在上一讲中，笔者介绍了DGUS工程的建立，那么这一讲，笔者将要跟大家一起学习DGUS的几个常用的控件。
第一个控件—“数据变量显示”控件
首先，我们在需要显示数字变量的地方添加一个“数据变量显示”的控件，顾名思义，这个控件的作用就是用来显示一些数据信息：
然后，我们需要调整好控件的大小及位置，当然，控件的大小跟字体的大小和显示的字体的位数也有关系，以14号字为例，显示5位数据的话，那么字体的整体宽度就是145=70，字体的高度就是142=28，那么这个显示控件的宽度就至少要为70，高度至少为28：
• X：控件所在的X坐标；
• Y：控件所在的Y左边;
• W：控件的宽度
• H：控件的高度

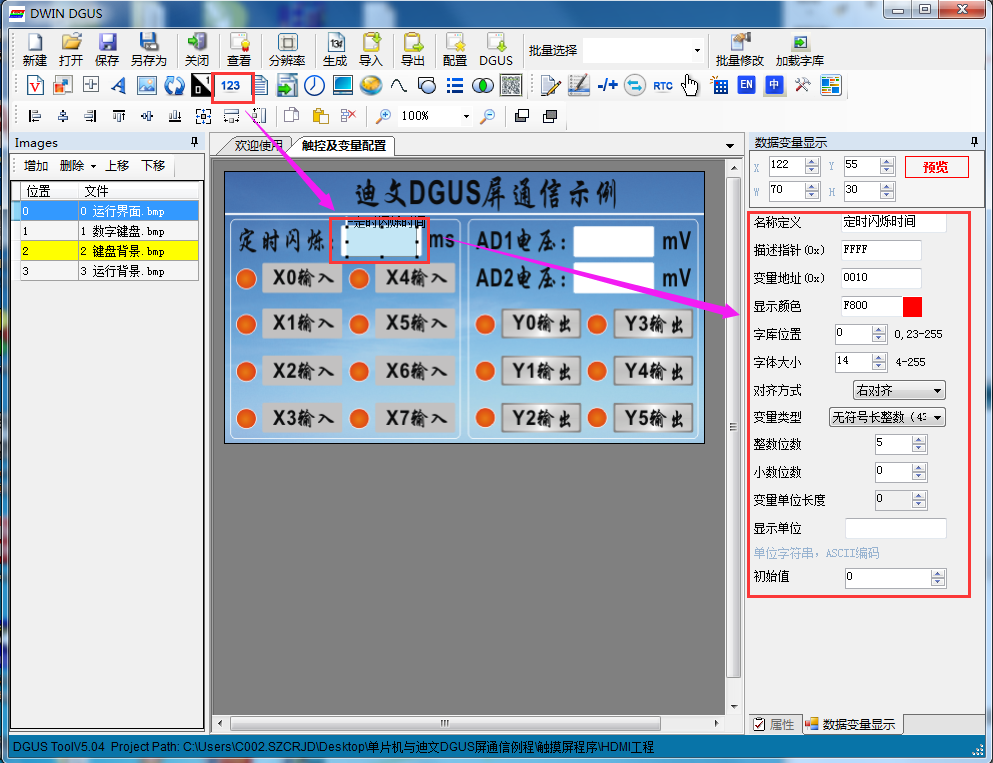

我们还可以给这个控件命名，同时每个变量都需要设定一个地址，每个地址的长度均为两个字节，笔者这里设置为0x0010，然后可以设置字体的大小以及颜色、对齐方式、变量类型等参数，大家先按图中所示的参数设置即可，更多的内容，请查看《迪文DGUS屏开发指南V43》。

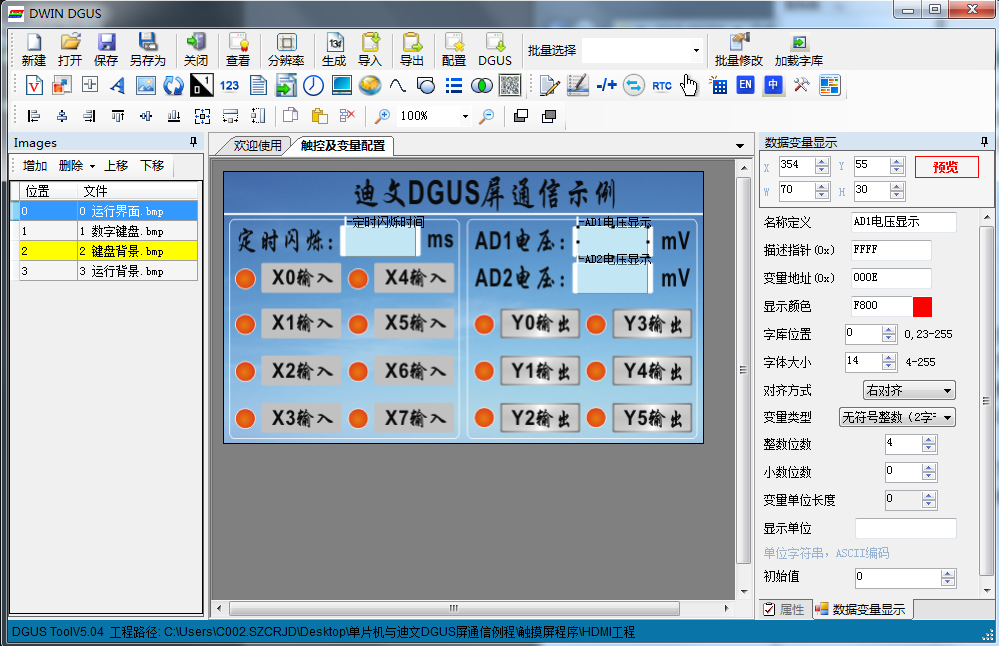

接下来，我们用同样的方法，添加两个“数据变量显示”控件，分别用来显示AD1和AD2的电压值，我们分别给他们分配地址为：0x000E和0x000F，如下图所示：
至此，“数据变量显示”控件的操作笔者就介绍完毕了。
第二个控件—“变量图标显示”控件
接下来，笔者就要跟大家介绍“变量图标显示”控件的应用。在工控领域中，很多时候我们都需要获得输入、输出的状态，并在触摸屏或上位机上显示，那么这种功能如果使用迪文DGUS屏来做的话，要怎么操作呢？其实也很简单，这里我们只需要用到“变量图标显示”控件，就能实现了。

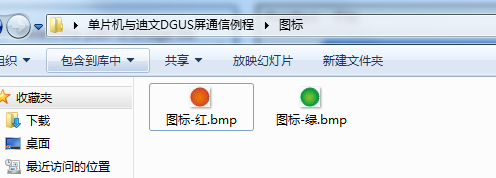

首先，还是跟之前一样，我们需要准备两个图标的bmp文件，大小为20*20像素：

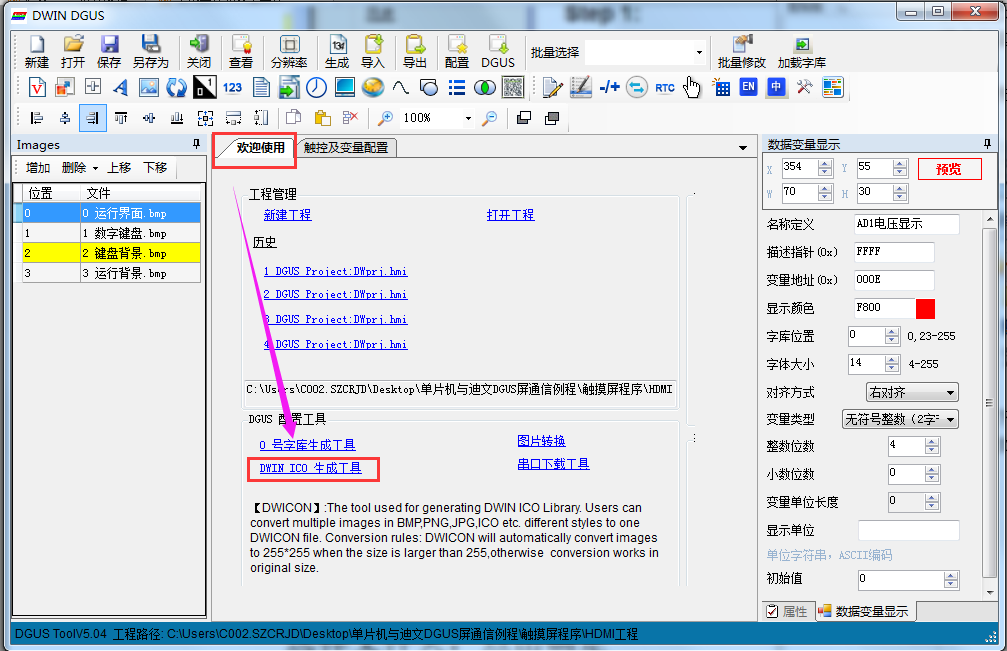

接下来，我们利用“DWIN ICO生成工具”来生成一个ICO文件，也就是我们需要用到的图标文件，在“欢迎使用”界面中，我们可以找到“DWIN ICO生成工具”。

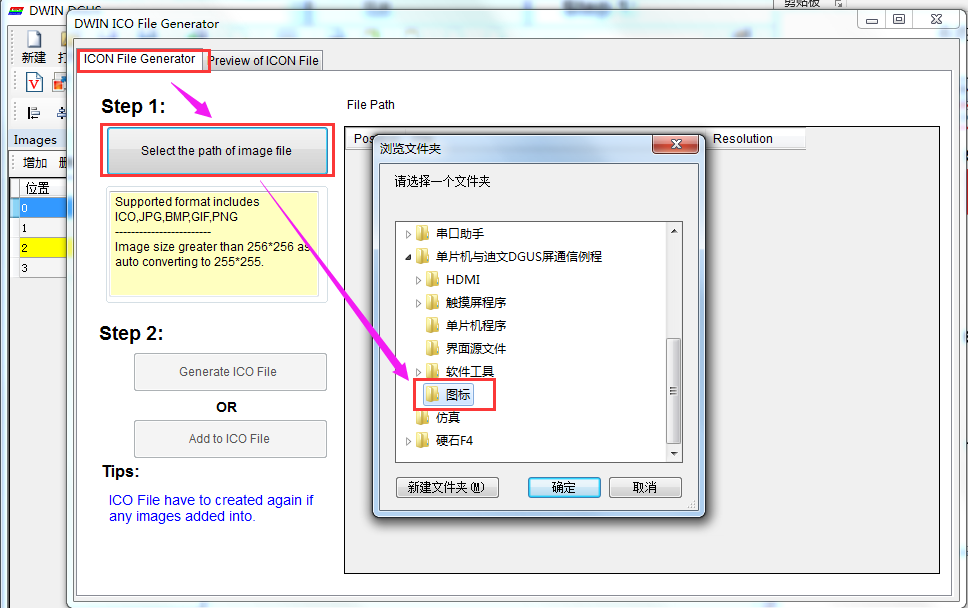

打开“DWIN ICO生成工具”会弹出如下对话框，我们先来操作第一步“选择图片文件所在的路径”，然后我们选择之前存放图标bmp文件的路径：

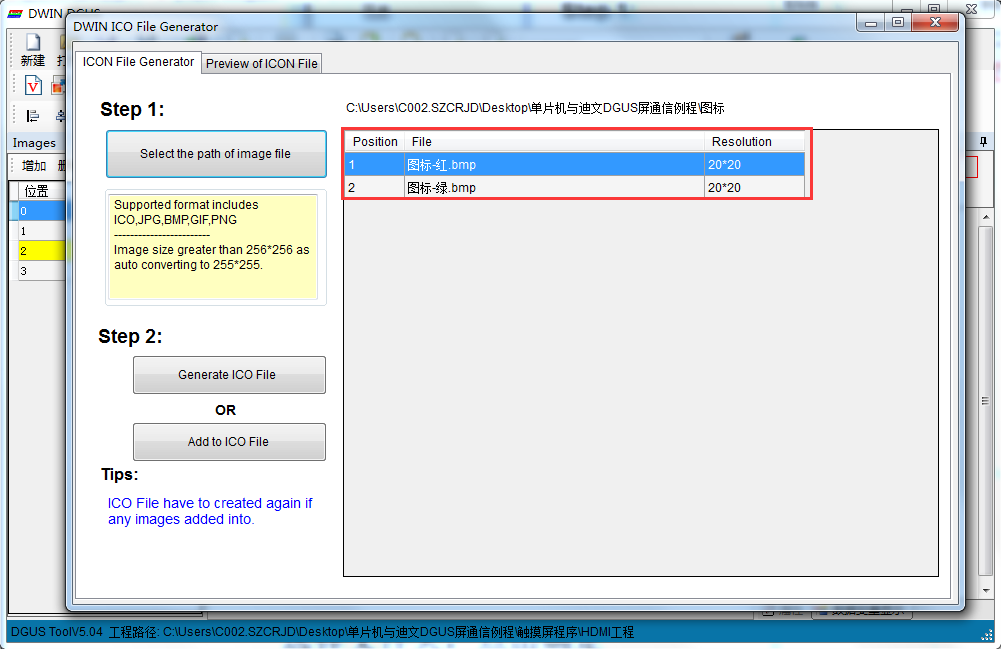

点击“确定”按键之后，我们可以看到，两个图标文件被添加进来了：

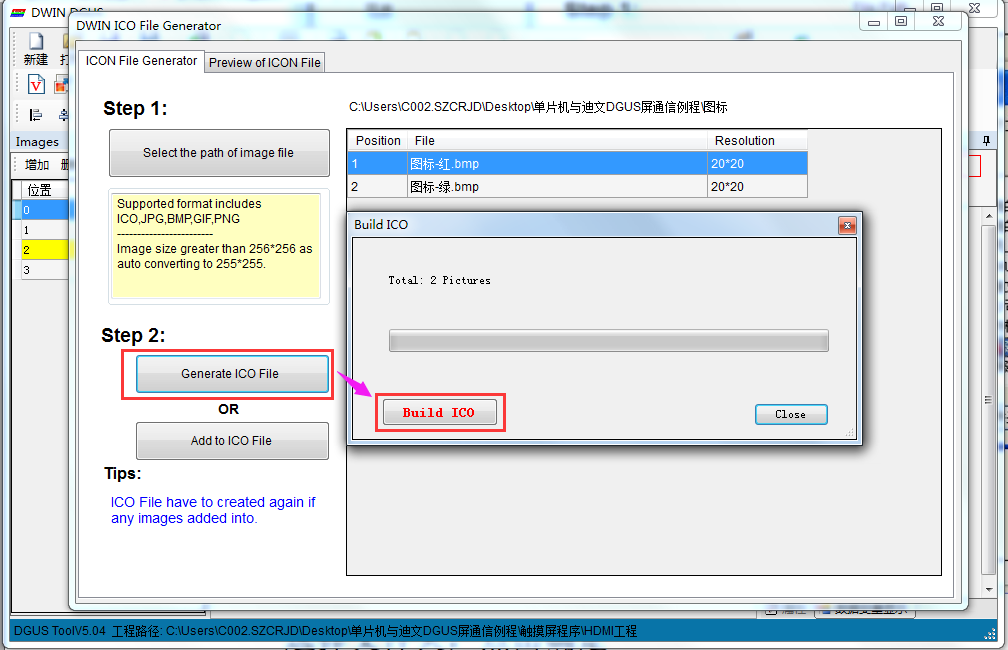

接下来，我们操作第二步“生成ICO文件”，会弹出如下对话框，然后我们点击“Build ICO”按键：

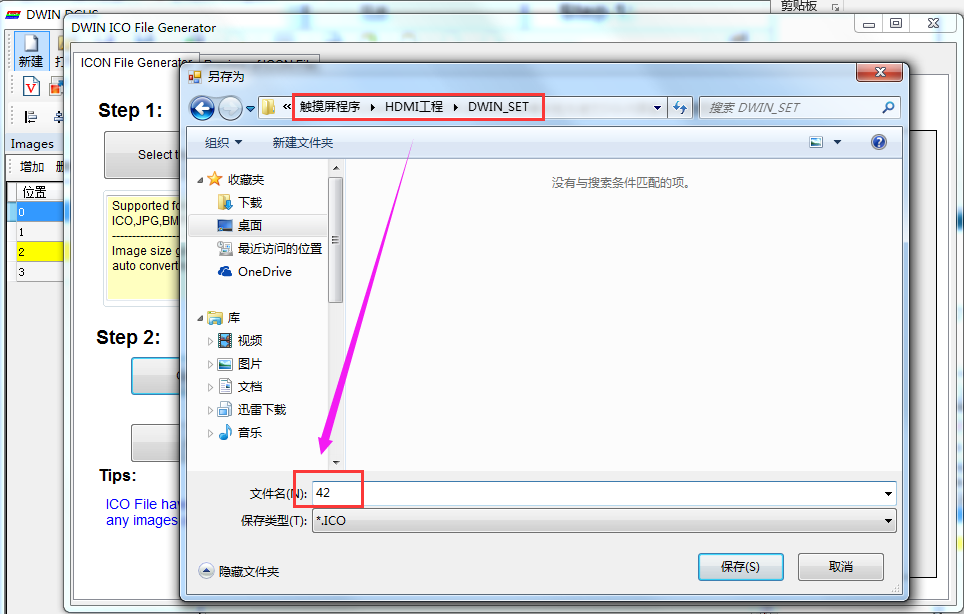

这时，会弹出一个对话框，需要我们选择将生成的ICO文件存放到什么位置，前面我们说了，在下载DGUS屏程序的时候，实际上就是把DWIN_SET文件夹中的所有文件，都下载到DGUS屏中，所以，这里我们选择还是将生成的ICO文件保存到DWIN_SET文件夹中，并将文件名保存为“42”，当然这个名字也不是随便取的，根据迪文手册上的说明，图标的命名是24-127之间的数字，如图标库大小大于256KB，假设为257KB，那么将占用两个字库空间，假设我们的字库40.ICO 大小为257KB，那么占用了40,41 两个字库空间，下一个图标库不能写为41.ICO，必须由42 开始：

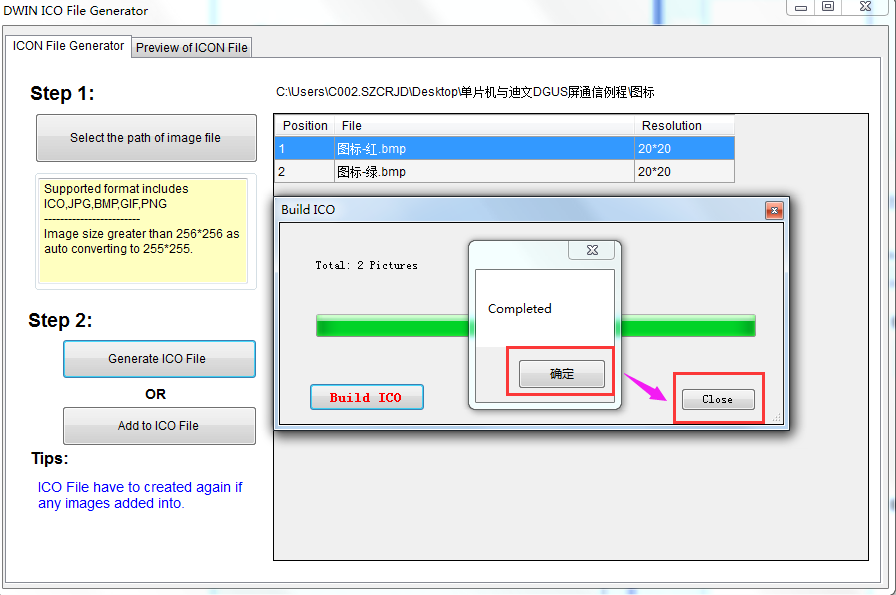

当出现以下界面的时候，就说明我们的图标文件成功制作好了，然后我们点击“确定”按键，然后再点“Close”按键，关闭对话框即可：

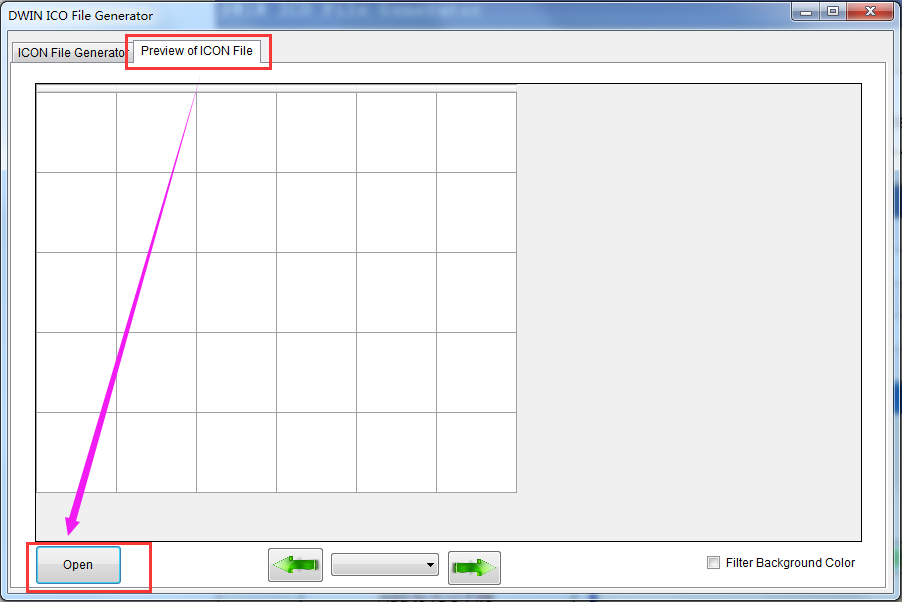

接下来，我们也可以预览以下ICO文件中的内容，我们将“DWIN ICO生成工具”的选项卡切换到“Preview of ICON File”界面，然后点击“Open”按键：

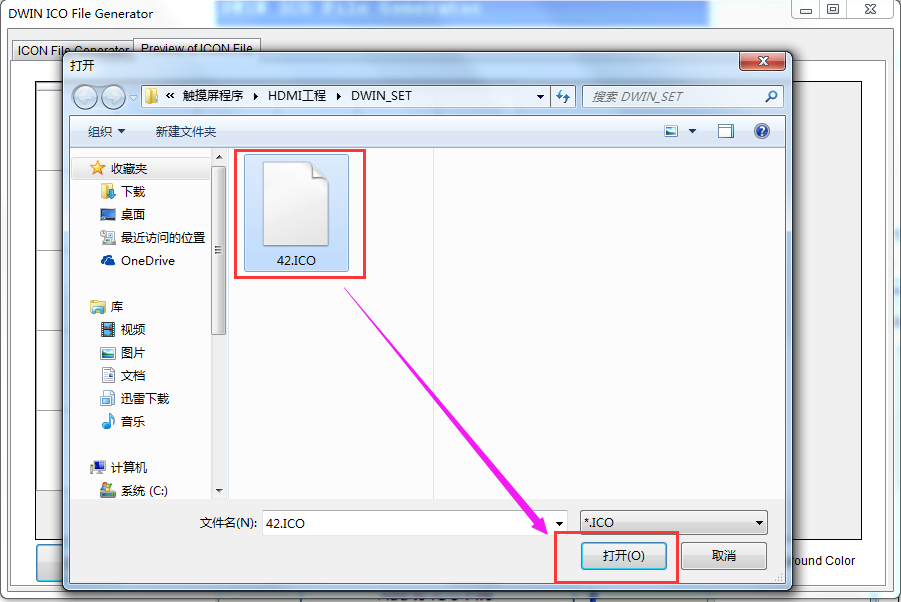

接下来会弹出如下对话框，我们找到之前保存的ICO文件，然后点“打开”即可：

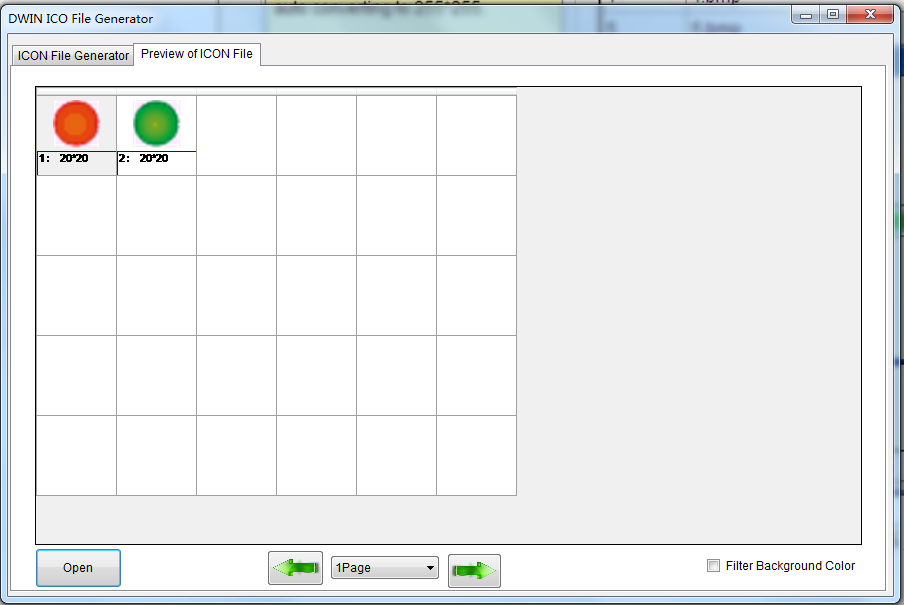

然后，我们便可以预览到之前生成的图标文件里面的内容了，另外，笔者在这里顺便提一下，那就是用来制作图标ICO文件的bmp图标文件，最大尺寸不能超过255，当然，我们在做状态显示的时候一般图标bmp图片不会超过255，但是我们在某些场合下，还可以用图标变量来做报警提示，这样的话，很多人不知不觉就将图片弄成了超过255，笔者之前就犯过这样的错误，前车之鉴啊，所以笔者在此特意提醒一下各位读者：

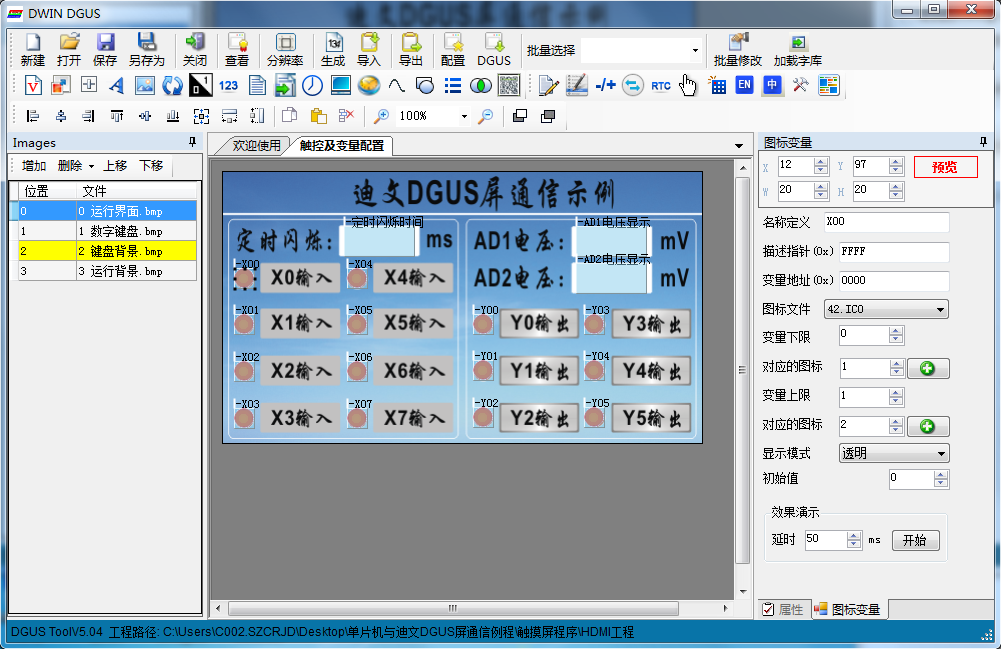

图标文件制作好了，那我们就可以来开始用了。首先，我们找到DGUS工具中的“变量图标显示”控件，将其拖动到图片文件的对应图标显示的位置，然后我们将控件大小设置成W:20 H:20，也就是和我们之前图片bmp文件的大小一致。同样，我们给这个控件命名为X00，变量地址设置为：0x0000，图标文件选择我们之前生成的42.ICO，变量下限设置为0，对应图标选择为1（即，红色），变量上限为1，对应的图标为2（即，绿色），显示模式为透明，初始值为0。这里可能有读者对变量下限和变量上限有点不理解，简单说吧，目前我们的输入状态只有两种，要么是红色，要么是绿色，在X0没有输入的情况下，我们可以用红色来显示，当X0有信号输入的时候，用绿色来显示，那么，我们可以用变量的两个值来控制图标的显示，当变量的值为0的时候，我们就让他显示红色（也就是显示图标1），当变量的值为1的时候，就让他显示绿色（也就是显示图标2），那么如果要让他上电的时候默认显示红色图标怎么办呢？很简单，我们只要设置初始值为0就可以了。当然，变量下限、变量上限、初始值这些都是可以随意更改的，只要范围在0~65535即可，另外这里需要特别注意一下，那就是变量下限和变量上限的差值不是随意的，需要根据所用到的图标的个数来设定，等大家后面接触的多了，自然就明白了。
接下来，我们就按照同样的方法，把其他的图标变量全部添加上去就可以了：
至此，整个工程的显示变量都已经完成了。限于篇幅，控件的使用先介绍到这，在下一讲中，笔者将会跟大家一起继续学起其他几个常用的组态控件，敬请关注。
