USB转串口，8Pin-8H2K12U, RMB0.95, 自动停电/上电烧录器 | 鼓励已发放，优秀丝印

冬*** · 发表于 2024-7-3 15:33:34

8-Pin, 8H2K12U-SOP8, USB转串口/全自动烧录器，0.95元
【USB-HID, 免驱动安装】+【 CDC 自Win10起免驱动安装】
嘉立创EDA专业版绘制，体积小巧，免费打样，两个版本可选
屏幕截图 2024-07-04 102619.png

全自动控制停电/上电，免手工冷启动，5V/3.3V，跳线选择
可以做到，重新编译后：
【手不动，就自动下载成功，还继续跑新程序】

版本1：
固定3.3V输出，体积更小（37mm*13mm）

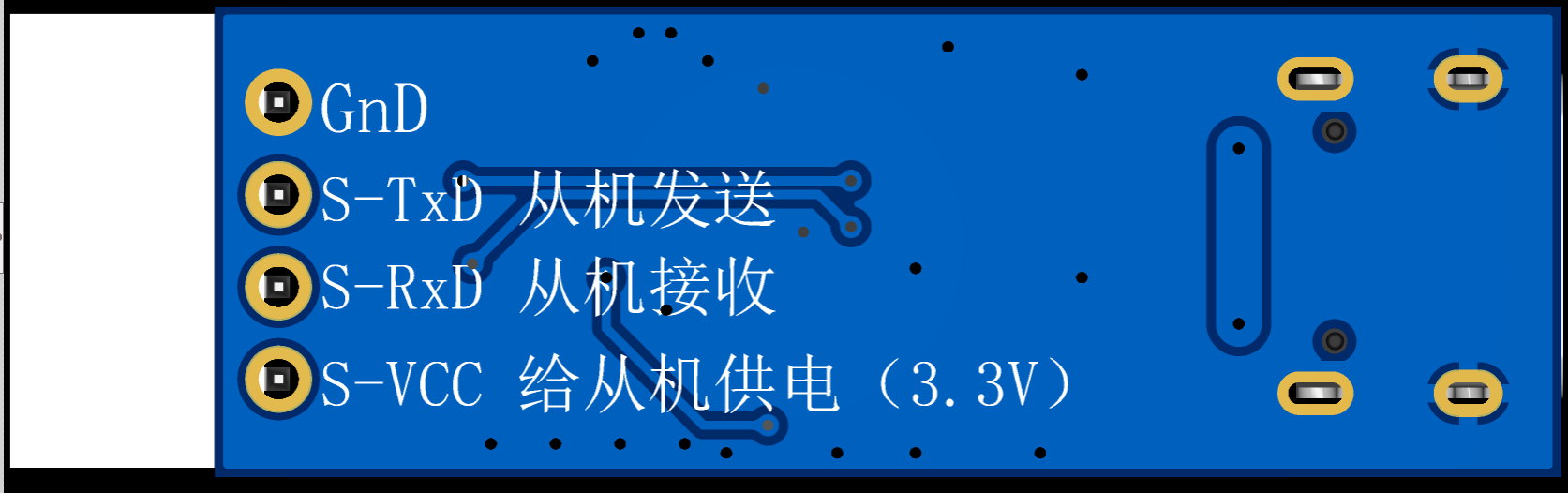

3D预览图

电路原理图

开源链接：https://oshwhub.com/chen959/usb-uart-zi-dong-xia-zai-qi

版本2：
5V/3.3V，手工跳线选择（47mm*13mm）
3D预览图

电路原理图
屏幕截图 2024-07-03 234427.png

开源链接：https://oshwhub.com/chen959/usb-uart-zi-dong-xia-zai-qi-2-0

开源审核还未通过，制板文件见附件（gerber文件）

3.3V版下载器.zip (121.58 KB, 下载次数: 301)

5V_3.3V手动选择版下载器.zip (147.77 KB, 下载次数: 300)

神*** · 发表于 2024-7-7 12:00:42

【新提醒】16Pin-STC8H2K08U, USB转双串口，RMB0.99, 自动停电/上电烧录器 | 鼓励已发 - 单片机创意设计大赛 @【STC & 嘉立创EDA】国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神*** · 发表于 2024-7-3 16:12:16

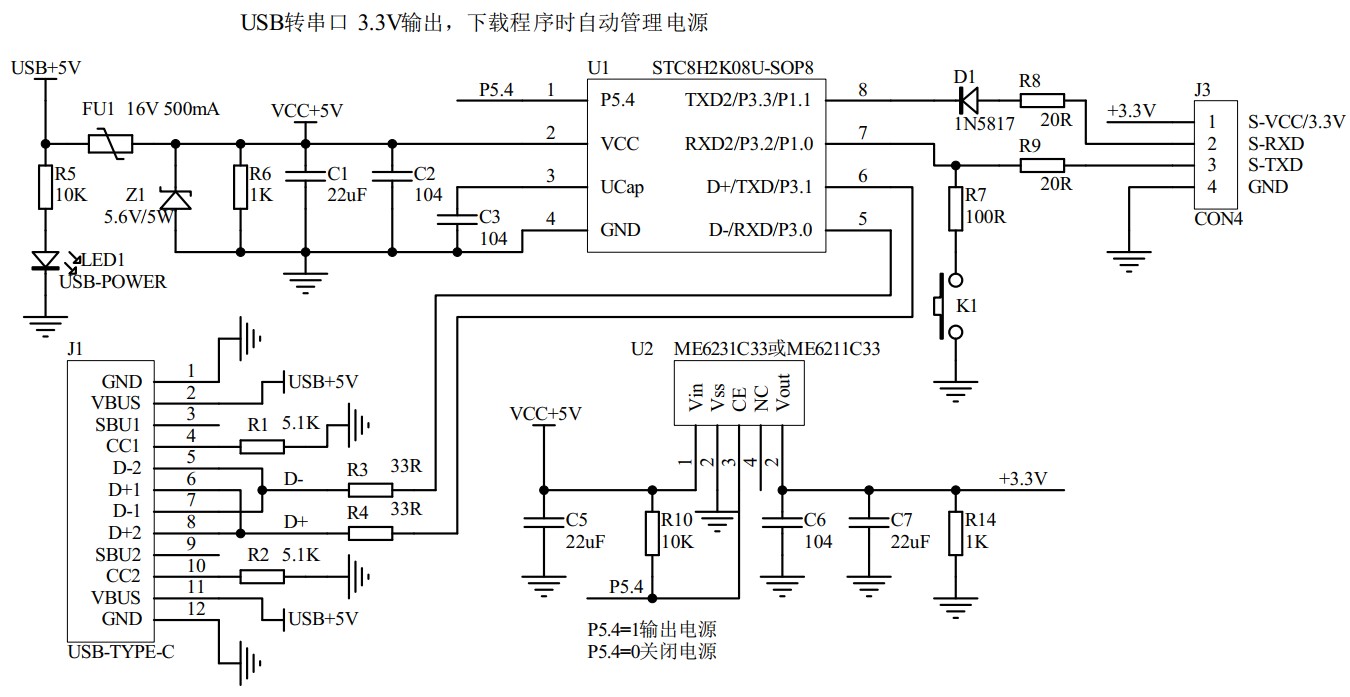

帮参照附件原理图修改


帮立即实现上图 PCB 开源


神*** · 发表于 2024-7-3 16:17:22

对外输出 500mA ~ 800mA的电流
===电源线尽量到 100mil ~ 50mil, 局部细不管，尽量补强
===地线尽量到 100mil以上, 局部细不管，尽量补强

冬*** · 发表于 2024-7-3 19:06:18

修改后：
电源走线都做了大面积铺铜，可以加粗的地方都大于50mil

固定3.3V版本

5V/3.3V版本，手工跳线选择

版本1.pdf (143.14 KB, 下载次数: 254)

版本2.pdf (174.81 KB, 下载次数: 265)

神*** · 发表于 2024-7-3 19:50:42

感谢对 STC 的支持和信任


神*** · 发表于 2024-7-3 21:02:22

可以做到，【手不动，就自动下载成功，还继续跑新程序】

神*** · 发表于 2024-7-3 21:02:22

可以做到，重新编译后
【手不动，就自动下载成功，还继续跑新程序】

小涵*** · 发表于 2024-7-3 22:34:00

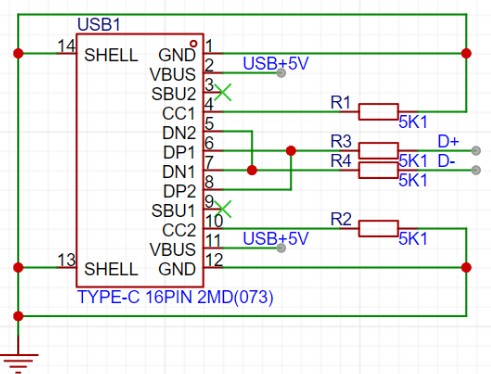

看原理图，R3和R4的阻值是不是标错了，应该 22欧附近

每天不*** · 发表于 2024-7-4 15:42:07

楼主您加下我这边QQ:3119516120，给您免费包邮安排STC8051U的样品{:5_300:}
