什么？8H4K64TL硬件80mA大电流LED数码管自动刷新驱动居然可以8位亮度256种组合？

Debu*** · 发表于 2024-1-24 00:13:30

什么？RMB1.6 ! 8H4K32TL-40MHz-LQFP48/32, QFN48/32
16个触摸按键，硬件自动刷新驱动32个8段LED数码管，或16个米字形数码管
80mA大电流硬件LED数码管自动刷新驱动器居然可以8位亮度256种组合？
怎么实现的！！！

↑ ↑ ↑ 首先起一个比较吸引人的题目 ↑ ↑ ↑
这是之前的帖子：
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=6257
然后是正文：

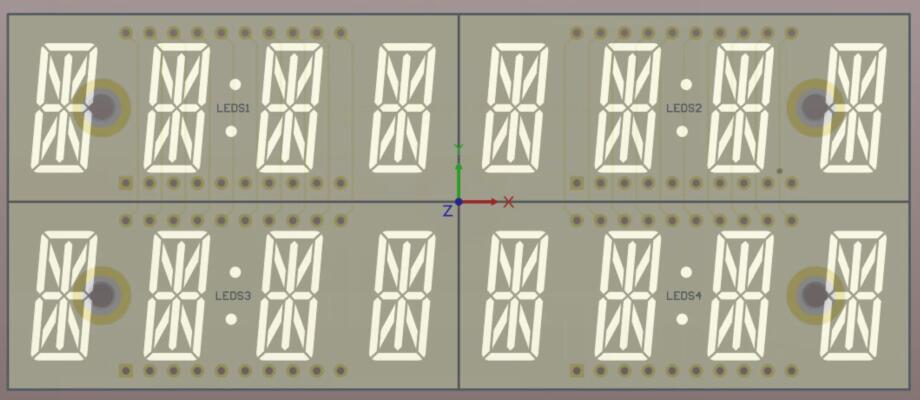

因为我要用电位器调米字数码管的亮度，但是8H4K64TL只支持3位亮度，调起来一级一级的蹦看起来很明显，一点也不丝滑，想了很多办法都不能很优雅的解决这个问题，后来过了几天灵机一动就解决了，在此我把这个方法命名为8H4K64TL的“硬3软5”80mA大电流硬件LED驱动器亮度调节方法，不废话了，具体看程序，无关代码已删除，关键代码都写了备注。

程序：

unsigned char             SEG_Bri;       //8bit亮度，范围0~251

void PWM_Func(void)
{
      SEG_Bri=(unsigned char)((pow((float)Filter_Value,2.2F))/351204.0F);       //Gamma校正，输入Filter_Value，范围0~4095，输出SEG_Bri，范围0~251
}

void SEG_Func(unsigned char temp)       //输入temp，范围0~8，对应亮度0%、12.5%、25%、37.5%、50%、62.5%、75%、87.5%、100%
{
      if(temp>8)                                              //无效数据限幅
      {
            temp=8;
      }
      if(temp)                                              //大于0亮
      {
            LEDCTRL=7-(temp-1)|0x90;       //计算LEDCTRL
            COMEN=0x1F;                                     //开COM
            SEGENL=0xFF;                               //开SEG
            SEGENH=0x3F;                               //开SEG
      }
      else                                                       //否则灭
      {
            COMEN=0x00;                                     //关COM
            SEGENL=0x00;                               //关SEG（不关低亮度有鬼影，仅在硬件亮度频繁在0和1之间切换时有）
            SEGENH=0x00;                               //关SEG（不关低亮度有鬼影，仅在硬件亮度频繁在0和1之间切换时有）
            LEDCTRL=0x97;                               //无法关闭，只能设置为最低亮度
      }
      COM0_DA_L=(unsigned char)SEG_Buf[SEG_Addr];
      COM0_DA_H=(unsigned char)(SEG_Buf[SEG_Addr]>>8)&0x3F;
      COM1_DA_L=(unsigned char)SEG_Buf[SEG_Addr+1];
      COM1_DA_H=(unsigned char)(SEG_Buf[SEG_Addr+1]>>8)&0x3F;
      COM2_DA_L=(unsigned char)SEG_Buf[SEG_Addr+2];
      COM2_DA_H=(unsigned char)(SEG_Buf[SEG_Addr+2]>>8)&0x3F;
      COM3_DA_L=(unsigned char)SEG_Buf[SEG_Addr+3];
      COM3_DA_H=(unsigned char)(SEG_Buf[SEG_Addr+3]>>8)&0x3F;
      COM4_DA_L=(unsigned char)(SEG_Buf[SEG_Addr]>>15)&0x01;
      COM4_DA_H=0x00;
}

void Init(void)
{
      P_SW2|=EAXFR;

      //PxMx在这里设置一下，硬件LED驱动器相关IO设置成推挽
      P2DR=0x00;

      AUXR=0x55;                               //设置定时器0为12T模式，设置定时器1为1T模式，使能定时器2，设置定时器2为1T模式，选择定时器2作为波特率发生器
      TMOD=0x01;                               //设置定时器0为16位不自动重载模式，设置定时器1为16位自动重载模式
      TM2PS=0x00;                               //设置定时器2分频器

      TL1=(0x10000-6400);             //设置定时器1初始值（6400）频率同步，160*8*5=6400
      TH1=(0x10000-6400)>>8;       //设置定时器1初始值（6400）频率同步，160*8*5=6400
      TF1=0;                                     //清除TF1中断标志位
      TR1=1;                                     //打开定时器1
      ET1=1;                                     //启用定时器1中断

      COMEN=0x1F;                               //使用的COM
      SEGENL=0xFF;                      //使用的SEG
      SEGENH=0x3F;                      //使用的SEG
      LEDCTRL=0x90;                      //默认最大亮度
      LEDCKS=0x00;                      //最高频率不分频

      EA=1;

      COM0_DA_L=0x00;
      COM0_DA_H=0x00;
      COM1_DA_L=0x00;
      COM1_DA_H=0x00;
      COM2_DA_L=0x00;
      COM2_DA_H=0x00;
      COM3_DA_L=0x00;
      COM3_DA_H=0x00;
      COM4_DA_L=0x00;
      COM4_DA_H=0x00;
}

void main(void)
{
      Init();
      while(1)
      {
            PWM_Func();
      }
}

void Timer1_Isr(void) interrupt 3
{
      static unsigned char temp,temph,templ;
      if(SEG_Bri>0&&SEG_Bri<=4)       //1、2、3都按4处理，否则极低亮度闪烁明显，因为硬件LED驱动器运行到哪里不知道，也没有中断，频率不能绝对同步
      {
            SEG_Bri=4;
      }
      temph=SEG_Bri/28;             //因为硬件量化级数是0~8共9级，9的倍数在8位之内最大值为252，所以SEG_Bri为0~251，软件量化级数为252/9=28，temph为MSB，给硬件，范围0~8
      templ=SEG_Bri%28;             //因为硬件量化级数是0~8共9级，9的倍数在8位之内最大值为252，所以SEG_Bri为0~251，软件量化级数为252/9=28，templ为LSB，给软件，范围0~27
      if(templ<=temp)                      //和模拟电路PWM类似，temp为上升锯齿波，templ为固定值，二者比较即可形成PWM，如果等于也按本级亮度处理，不然最高亮度temph溢出
      {
            SEG_Func(temph);       //硬件为本级亮度
      }
      else
      {
            SEG_Func(temph+1);       //硬件为下一级亮度
      }
      temp++;                                     //计数器扫描，范围0~27
      if(temp==28)                      //溢出
      {
            temp=0;                               //清零
      }
}
