STC8H8K64U的USB和串口3不能同时使用问题

古人来***

最近调试一个产品，USB-HID和串口3同时用上了，调试时出现这个问题。

USB-HID 和 串口3同时使用，USB-HID发送的数据会被串口3接收到。

例如：按一个按键，然后串口发送0x31，同时使用SSCOM发送一串数据到设备，设备会接收到0x31和很多乱的数据，初步估计时USB-HID口串过来的。测试步骤如下：
1： 按下按键1，往串口3发送0x31.
2： 然后使用SSCOM方式数据。
3： 设备识别到命令错误，然后把串口接收的缓存数据发送到PC，通过SSCOM观察到。

代码如下：
按键扫描，有数据的话，往USB、PS2、串口发送数据。

void KeyboardScan(void)
{
        MainKeyPressScan();
        ProcessMainKeyForUSB();
        ProcessMainKeyForUart();
        ProcessMainKeyForPS2();

        MainKeyPressStructure.KeyPressCode = 0;
        MainKeyPressStructure.KeyPressSuccess = ERROR;
}


USB发送数据函数：

void        ProcessMainKeyForUSB(void)
{
        u8 keycode,KeyData;

        if( MainKeyPressStructure.KeyPressSuccess == ERROR )
                return;
        keycode = AnalyzeMainKeyCode( MainKeyPressStructure.KeyPressCode );                //测试OK
        KeyData = GetMainKeyHIDValueFromFlash(keycode);
        USBSendData(KeyData);
}


串口3发送数据：

void        ProcessMainKeyForUart(void)
{        u8 keycode,KeyData;
        if( MainKeyPressStructure.KeyPressSuccess == ERROR )
                return;
        keycode = AnalyzeMainKeyCode( MainKeyPressStructure.KeyPressCode );
        KeyData = GetMainKeyASCIIValueFromFlash(keycode);
        Uart3Send8Bit(KeyData);
}


在串口命令函数里，有这一段代码，接收到错误的命令时，把串口缓存的数据通过串口3发送到PC。

        if( (ReceiveUartCMDStructure.ReceivedCMDDataBuffer[COM_DATA_START_POS] != COM_DATA_START ) ||                //核对数据起始和结束是否正确
                (ReceiveUartCMDStructure.ReceivedCMDDataBuffer[COM_DATA_END_POS] != COM_DATA_END ))
                        {
                                Uart_SendBytes("COMMAND ERROR", 13);

                                Uart3Send8Bit(0xFF);
                                for(i=0; i<ReceiveUartCMDStructure.ReceivedCMDDataLength; i++)
                                        Uart3Send8Bit(ReceiveUartCMDStructure.ReceivedCMDDataBuffer[i]);
                                Uart3Send8Bit(0xFF);

                                InitReceiveUartCMDStructure();
                                return ;
                        }

数据：
31 31 43 4F 4D 4D 41 4E 44 20 45 52 52 4F 52 FF 31 31 AA FD 31 32 33 41 34 35 36 42 37 38 39 43 44 30 45 46 BB 55 00 00 00 8D AB 06 28 7C F2 00 03 C9 D8 46 00 DB 64 00 00 00 79 C0 21 DA 9A 6B CB FD D8 0C 41 11 C6 16 66 F7 F0 5E 50 FB B5 A4 94 64 D5 40 4E 83 C0 F9 5C 74 75 6C EC F0 47 6D 8C 70 81 1E D2 FF

数据解析：
1： 31 31 是串口发送的按键"1"数据。
2： 43 4F 4D 4D 41 4E 44 20 45 52 52 4F 52是字符串“COMMAND ERROR”。
3： FF是上面代码发的。
4： 31 31 AA FD 31 32 33 41 34 35 36 42 37 38 39 43 44 30 45 46 BB是串口接收到PC的命令数据。
5： 55 00 00 00 8D AB 06 28 7C F2 00 03 C9 D8 46 00 DB 64 00 00 00 79 C0 21 DA 9A 6B CB FD D8 0C 41 11 C6 16 66 F7 F0 5E 50 FB B5 A4 94 64 D5 40 4E 83 C0 F9 5C 74 75 6C EC F0 47 6D 8C 70 81 1E D2 FF是串口接收到的乱码，初步判断是USB带过来的。

解决方法如下：
1： USB不通讯，仅供电，串口3正常收发数据。
2： 屏蔽函数 ProcessMainKeyForUSB()，串口3正常收发数据。

没试过其它串口，串口1和USB是共用PIN脚的，但怎么会影响其它串口呢？
现在的问题是，怎么解决？论坛里有人碰到过吗？

乘风***

STC官网开天斧例程包里面，例程“06-串口3与串口4通信测试程序”就同时使用USB-HID、串口3、串口4。
到官网下载这个例程试试。
https://www.stcai.com/hxgnsyb

古人来***

乘风*** 发表于 2023-2-23 10:34
STC官网开天斧例程包里面，例程“06-串口3与串口4通信测试程序”就同时使用USB-HID、串口3、串口4。
到官 ...

感谢您的回复。
看了这个例程，没有找到USB相关的代码，只有调用几个函数，没有函数具体内容。

乘风***

古人来*** 发表于 2023-2-23 19:46
感谢您的回复。
看了这个例程，没有找到USB相关的代码，只有调用几个函数，没有函数具体内容。 ...

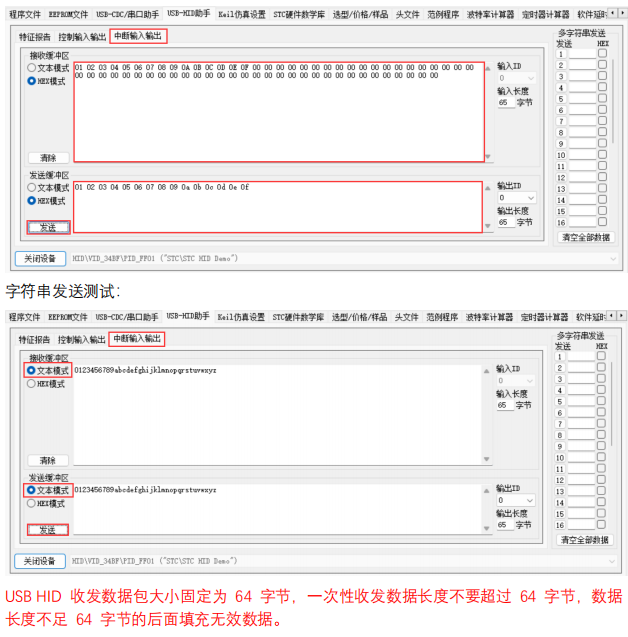

这个例程用的是USB-HID库文件，连接电脑就能识别出USB HID设备，通过USB接口给MCU发送 "@STCISP#"命令就能触发MCU复位。
此外开启主循环里下面屏蔽的两行代码，就可以通过USB接口接收数据并原样返回，实现USB HID的收发通信：

        if (bUsbOutReady) //USB调试及复位所需代码
        {
//            memcpy(UsbInBuffer, UsbOutBuffer, 64);      //原路返回, 用于测试HID
//            usb_IN();

            usb_OUT_done();
        }
