不知道大家是否观察到过这样一种现象？ 使用手机视频拍摄OLED屏幕时，总是会拍摄到OLED屏幕产生倾斜的黑色条纹。就像下面这个样子 拍摄会带有条纹的OLED

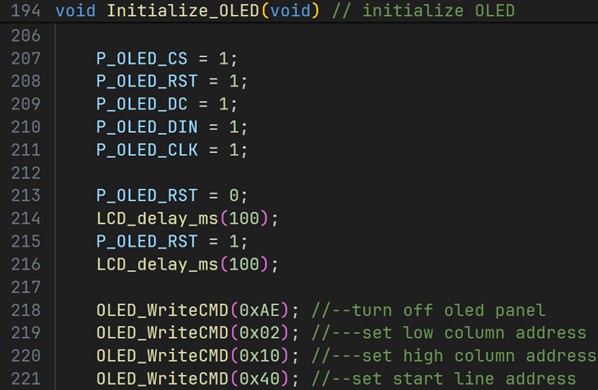

产生这个现象的问题是什么呢？其实要从两个方面来看，首先是OLED本身上的，因为OLED同时点亮所有像素点会造成功耗非常高，所以OLED其实是使用的逐个点点亮。在选通一列后，通过一个1/64duty的脉冲快速扫描一遍，将显存中的数据显示出来。我们可以通过一个照片来观察这个现象。 高快门速度下的OLED显示屏 上面讲的另一个方面就是手机曝光，因为手机摄像头是从上到下的逐行曝光，可以看到每一行都有一个像素（实际是刷新了一整行）。这也就解释了上面普通拍摄时候的斜条纹是怎么产生的了。 所以，想要让这个拍摄起来不产生这种条纹，有两种解决方式： 一种是顺应OLED屏幕刷新的方向，将手机横过来拍摄，条纹自然而然的就消失掉了。 另一种方式，就是提高OLED的实际刷新帧率，让手机摄像头捕获不到这个频闪。而这篇文章，将从OLED的技术手册入手，手把手的来教学如何对OLED屏幕进行合理的“超频”。 首先我们需要直接移植一个屏幕厂家给的驱动初始化代码，这里我使用了中景园的51版本OLED驱动进行移植。
首先是找到一个STC的官方例程进行“移花接木”，这里使用了AI8051U实验箱程序“77-DMA SPI刷新OLED12864显示屏程序，SSD1306驱动，0.96寸”，因为我买的是1.3寸OLED屏幕，所以需要稍微进行一些改造。如果是OLED 0.96寸的，可以直接像我这样直接查找对应技术手册和例程。 直接移植初始化程序，发现虽然OLED能正常点亮了，但是却有两列显示花屏了。
在添加了偏移后，屏幕已经正常显示了，接下来，就开始干初始化部分的寄存器！

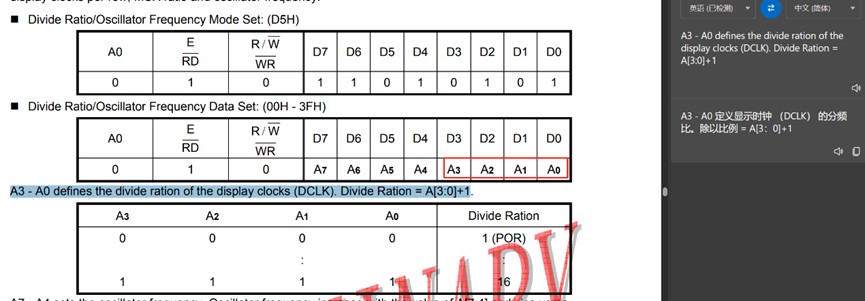

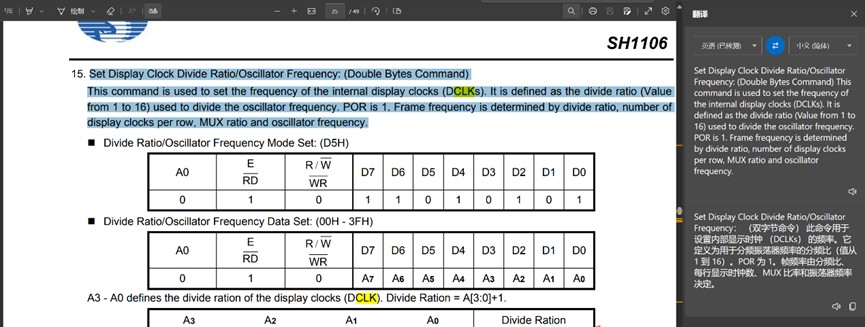

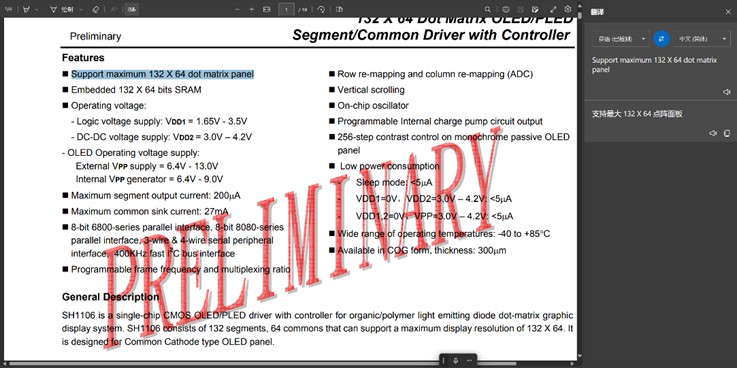

这里我推荐使用Windows自带的Edge浏览器打开数据手册PDF，用来翻译还是很方便的。 想要让显示帧率提高，首先想到的就是让OLED内部的时钟频率变高，所以我们直接在整篇文档内搜索“pll”“clk”这样的关键词。 经过一番搜索，我们看到这个0xD5指令显然就是设置内部时钟的频率，通过翻译文档得知，0xD5 后面的这个参数，就可以设置分频系数和系统时钟。 首先是A3~A0为分频系数，因为我们是想让这个时钟频率变得更快，所以也就不需要取动这个选项了，因为默认的（POR）值就是1分频。 接下来就是高四位A7~A4，可以看到如果为0101时，系统时钟是默认的fosc，但是如果设置为1111，则会变成150%的fosc。显然，这就是我们所需要的提高时钟频率参数。 综合下来，0xD5指令后面的这个参数，在0xf0的情况下可以将时钟频率拉到最高。

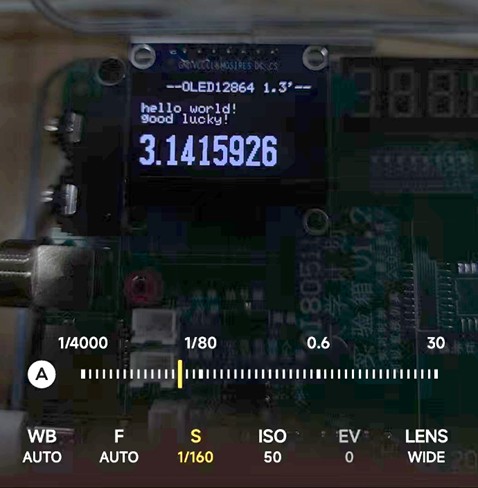

所以我们改动一下这个初始化函数中有关0xD5关键指令的后方数据。 改造完成后，编译程序，烧录，打开手机相机高级模式。 160帧无频闪测试 很好，这下录视频就可以感受到没有频闪条纹的OLED了。同时，因为实际显示帧率的上升，对OLED显存的更高刷新频率也并就并不是毫无提升的事情了。是实实在在会让人感觉到流畅的。
像这样同时提升实际显示帧率和刷写速度，“里应外合”才能得到更好的效果。
|
