PWM-DMA 驱动 WS2812彩灯@Ai8051U，最多1365个灯同时, 32K SRAM

梁***

Ai8051USB，USB 型 1T 8051，支持32位和8位指令集
管脚兼容天王级别的:  89C52RC,  12C5A60S2
要兼容 8位8051指令集，  可以用 Keil C51/IAR/SDCC 编译器
===就相当于更强大的 8H8K64U
要兼容 32位8051指令集，可以用 Keil C251 编译器，双核兼容设计
===就相当于更强大的 32G12K128, 32G8K64
34K SRAM(2K edata, 32K xdata), 64K Flash
TFPU@120MHz, 硬件浮点/硬件三角函数 运算器
DMA支持PWM, DMA支持外设直接到外设, P2P
120MHz-PWM支持硬件移相，16位PWM; 真12位ADC
USB, 4组串口，12位ADC, 轨到轨比较器
QSPI, SPI, I2S, I2C,  TFT-i8080/M6800 接口
PDIP40，LQFP44，LQFP48
CPU32@42MHz
=========================================================
WS2812三基色彩灯@Ai8051U，USB
===最多同时驱动1365个三基色彩灯
===PWMA直接驱动, 用DMA支持，不占CPU时间
        可以驱动4路独立的 WS2812灯带网络
Ai8051U的PWMA-DMA模式，DMA支持，控制WS2812三基色彩灯 ！
32K SRAM，DMA传输， 轻松驱动最多1365个灯并且不占用CPU时间 ！
本例使用PWMA-P1.0输出信号直接驱动WS2812，只占用1个I/O口。
巧妙使用PWMA-DMA 支持 WS2812B ！！！

本例驱动24个灯，接成环状。
SPI发送288字节，DMA启动后自动发送完所有的数据(本例发送时间720us)，
===不占CPU时间
每个灯3个字节，分别对应绿、红、蓝则，MSB先发.
800KHz码率,
数据0(1/4占空比): H=0.3125us  L=0.9375us,
数据1(3/4占空比): H=0.9375us  L=0.3125us,
RESET>=50us.
高电平时间要精确控制在要求的范围内,
低电平时间不需要精确控制, 大于要求的最小值并小于RES的50us即可.

DMA发送时间@40MHz,
发送字节=24*24+1=577,  DMA发送时间720us，
32K xdata最多一次驱动1365个灯.

WS2812S的标准时序如下:
TH+TL = 1.25us±150ns, RES>50us
T0H = 0.25us±150ns = 0.10us - 0.40us
T0L = 1.00us±150ns = 0.85us - 1.15us
T1H = 1.00us±150ns = 0.85us - 1.15us
T1L = 0.25us±150ns = 0.10us - 0.40us
两个位数据之间的间隔要小于RES的50us.

PWMA方案:
本例使用PWMA-P1.0输出直接驱动WS2812。
用DMA传输, 一个周期传输一个bit数据, 一个周期为1.25us，
数据0的占空比为1/4，数据1的占空比为3/4。
本例使用40MHz时钟，周期50T=1.25us，
数据1占空比为37T，数据0占空比为12T。

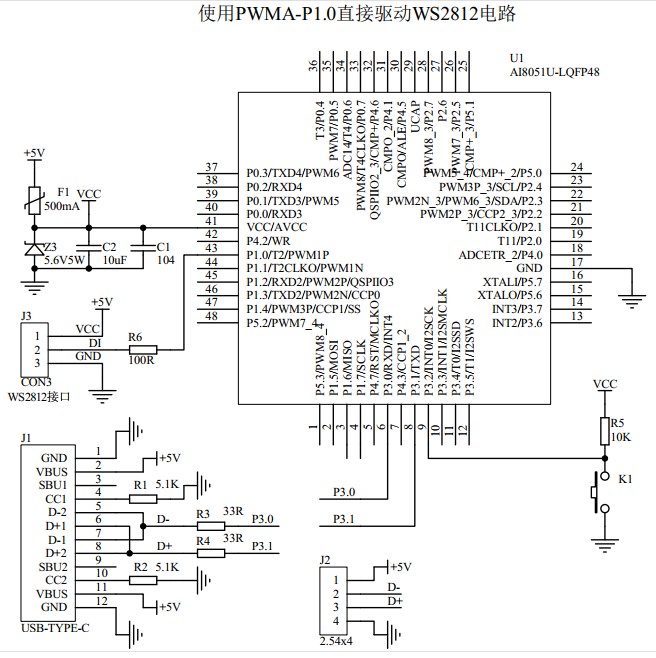

电路预览（附件带PDF电路）：



程序源码, 20240927 更新：
AI8051U-PWMA-DMA-直接驱动WS2812彩灯.rar (256.8 KB, 下载次数: 406)

2024-9-27 16:08 上传

点击文件名下载附件

驱动效果视频：

神***

现在 AI8051U 有
3组 SPI有DMA支持,
4通道 PWM有DMA支持，
可以轻松支持 7个WS2812灯条
===10月 出 AI8051U-QFN48/6mm*6mm


如果只是学习现在还是用
AI8051U入门比较好，
现在我们对这个支持力度大

web***

感谢分享

so***

1365个总耗时大概多少

电子DI***

so*** 发表于 2024-9-19 10:15
1365个总耗时大概多少

单个灯就是1.25us * 24，1365个灯就是40950us，也就是40.95ms

zji***

厉害，我的哥~

mash***

梁工，STC8G1K08A  SOP8芯片，P3.0,P3.1用作通讯了，p3.2用于ADC，p5.4,P5.5没有使用，在硬件资源方面满足驱动WS2812LED灯吗，想实现的功能是AD的大小控制灯亮的数量多少。{:5_300:}

VECEN***

AI8051U, 灯光控制板, DMA-PWM直接驱动WS2812
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10860
(出处: 国芯技术交流网站)

梁***

mash*** 发表于 2024-9-27 13:03
梁工，STC8G1K08A  SOP8芯片，P3.0,P3.1用作通讯了，p3.2用于ADC，p5.4,P5.5没有使用，在硬件资源方面满足 ...

STC8G1K08A没有DMA，内存也较小，
任务简单就直接IO模拟时序吧，简单明了，
比如立体声音响的左右声道电平显示，
我曾经用STC8G1K08A-SOP8 控制左右声道各72个灯（144个灯的灯条截成2段）。

mash***

梁*** 发表于 2024-9-27 16:11
STC8G1K08A没有DMA，内存也较小，任务简单就直接IO模拟时序吧，简单明了，比如立体声音响的左右声道电平 ...

感谢！
