嵌入式老鸟回炉再造打卡帖（STC32位8051单片机学习）

supe***

haishi28 发表于 2024-4-24 11:02
好问题！
当然有了板子，一边看，一边实验，会比较好。
但免费送，总要有些门槛吧，可以理解。而且，先纸 ...

hais***

第二十一集 串口应用
提到两个点，比较有用。
1. TxD，TxD2，TxD_2他们之间的关系
2. sprintf函数

问题1

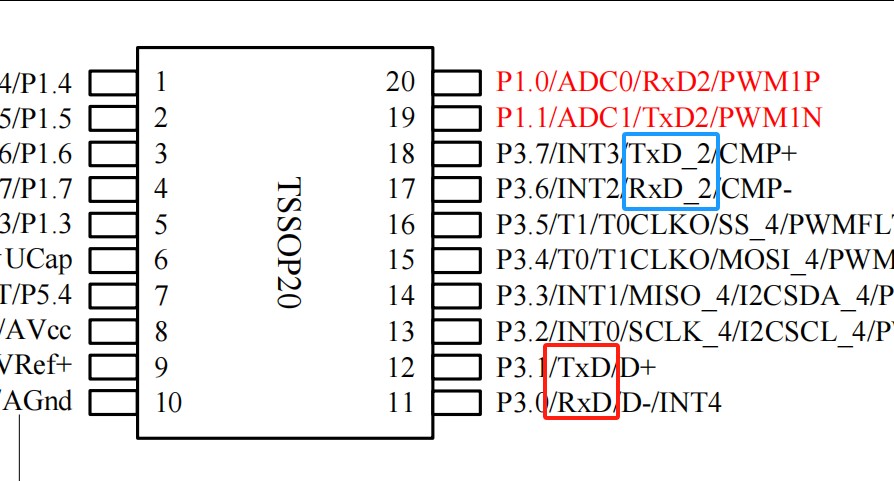

TxD，TxD2分别是串口1，串口2，见下图

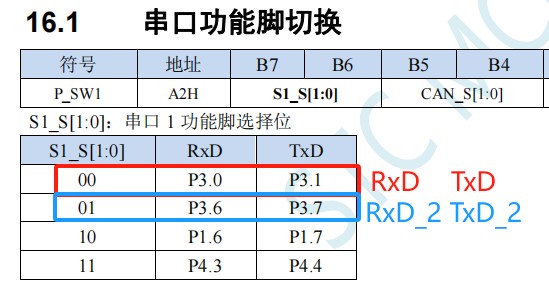

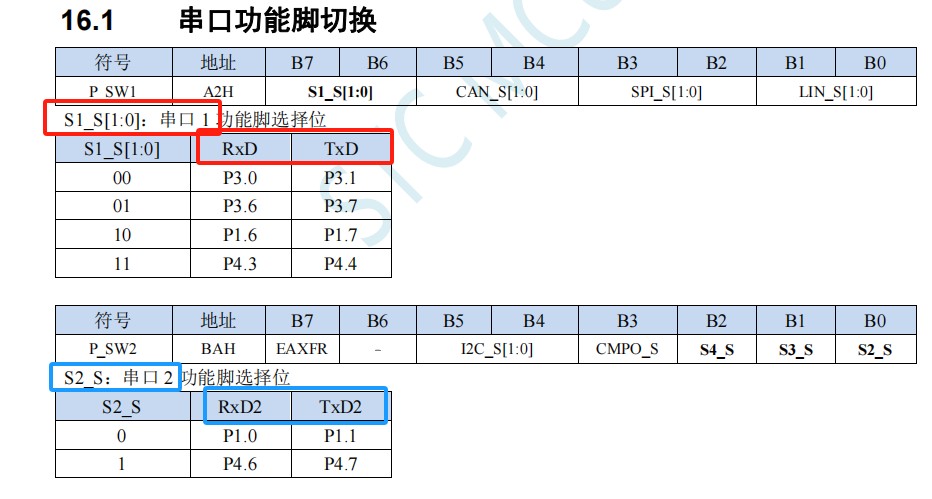

TxD，TxD_2分别是串口1的第一组TxD引脚，第二组TxD引脚，见下图



总结：下划线前数字代表串口号，下划线后数字代表第几组PIN脚。数字1会被省略，因此TxD可以理解成TxD1_1，即串口1的第一组引脚。

问题2
从csdn上摘录了一段

sprintf和printf都是C语言中用于输出字符串的函数，但它们之间存在一些重要的区别。

函数原型：printf的函数原型是int printf(const char *format, ...);，它返回的是输出的字符数量。而sprintf的函数原型是int sprintf(char *str, const char *format, ...);，它返回的是被写入到字符串str中的字符数量。
用途：printf通常用于直接在控制台上打印输出，而sprintf通常用于将格式化的数据保存到一个字符串中。
参数：printf接受不定数量的参数，而sprintf接受一个额外的参数，即用于保存输出结果的字符串的指针。
内存管理：printf不需要管理内存，因为它直接在控制台上输出。而sprintf需要管理内存，因为它将输出保存到一个字符串中。
错误处理：如果sprintf的第一个参数（即目标字符串）不是以空字符结尾的数组或者是不够大的数组，那么它将可能会导致缓冲区溢出，这是一个严重的安全问题。因此，使用sprintf时需要特别注意确保目标字符串足够大并且是以空字符结尾的。
可移植性：由于sprintf可能会导致缓冲区溢出，因此它的行为在不同的系统和编译器之间可能会有所不同，这使得它的可移植性较差。相比之下，printf的行为在不同的系统和编译器之间是一致的，因此它的可移植性较好。
————————————————

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/m0_74956598/article/details/134808074

hais***

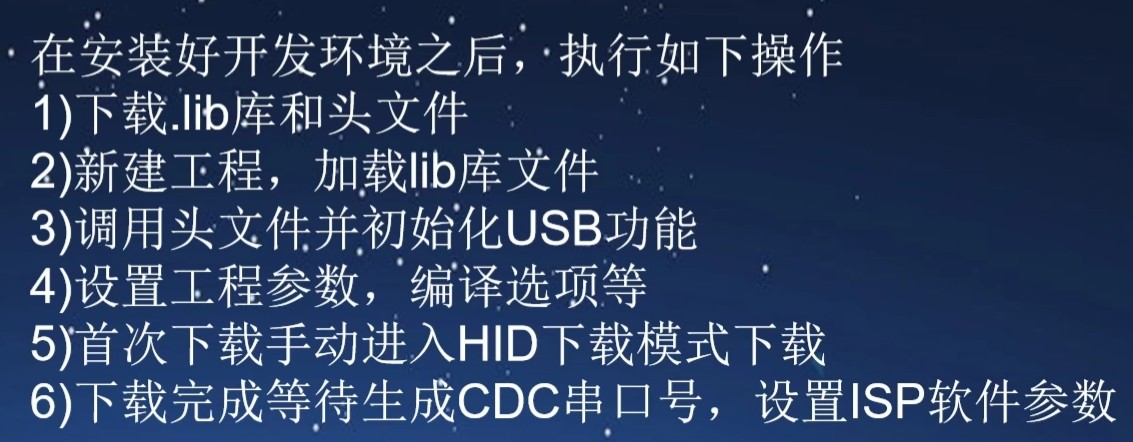

第二十二集 CDC串口通信
官方的lib库，很方便。只是有一个疑问，会额外占用多少资源，有没有官方数据？

hais***

第二十三集 看门狗
看门狗，在软件异常后，可以进行补救，重启系统，减少影响。一般我在开发阶段，是不使能看门狗的，方便暴露软件问题。
看门狗只是亡羊补牢的做法，你肯定不希望自己的软件看门狗经常起作用。
一般，系统启动后，会检测一下是什么原因导致的系统复位，如果是看门狗，那就需要进行一些处理，比如记录一下log。

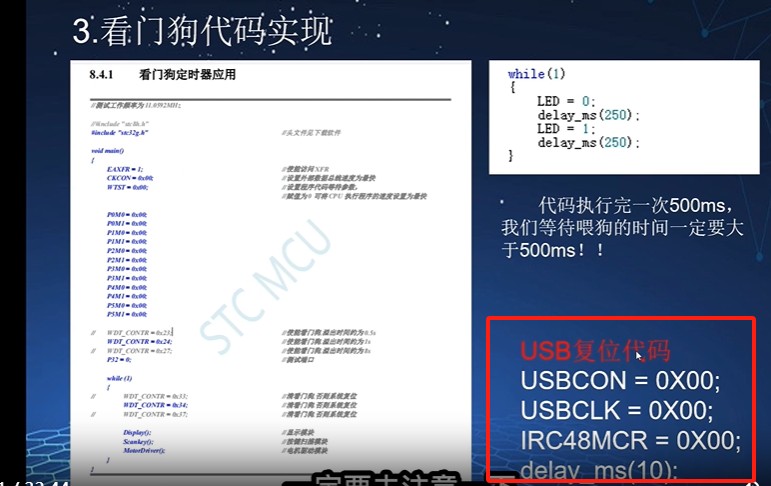

手册里示例比较简单，但跟其他功能一起用时，就出现了视频中的问题（与USB-CDC一起使用）。
视频里只是给出了解决办法，但好像没有给出解释。

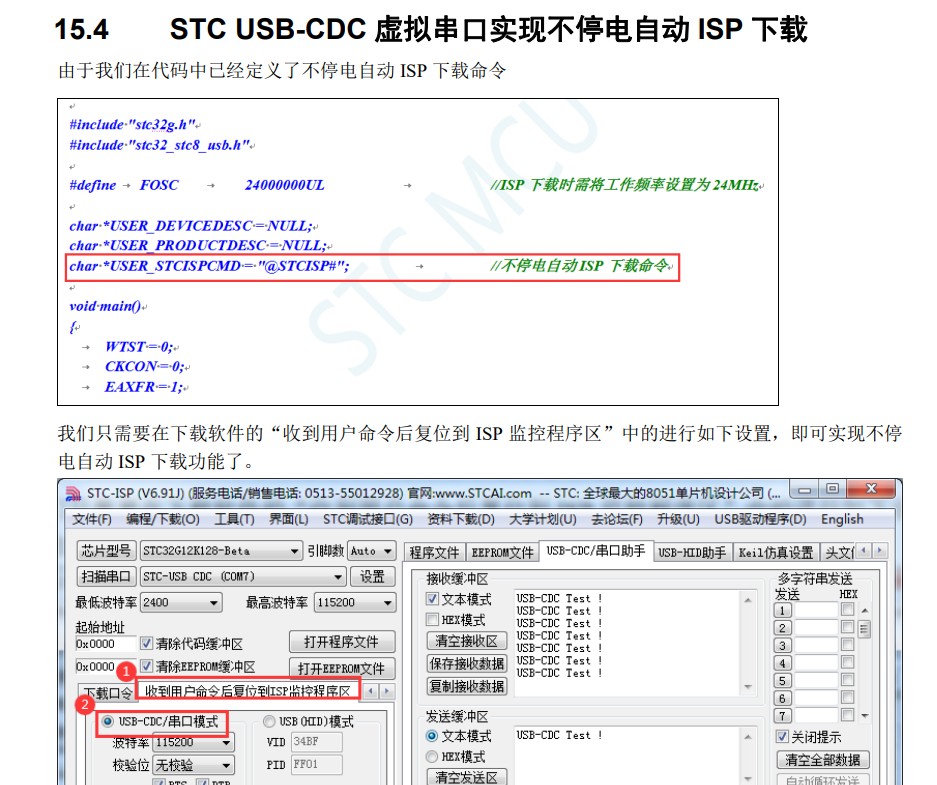

翻了一下手册，从手册里USB-CDC不断电下载的描述上看，应该是USB-CDC的库代码实现了以下功能：
接收到“@STCISP#”后，会将MCU复位，进入ISP下载区，从而实现不断电，自动下载。
但貌似视频中出现了看门狗复位无法使软件顺利重新运行，是也进入ISP下载区了吗？

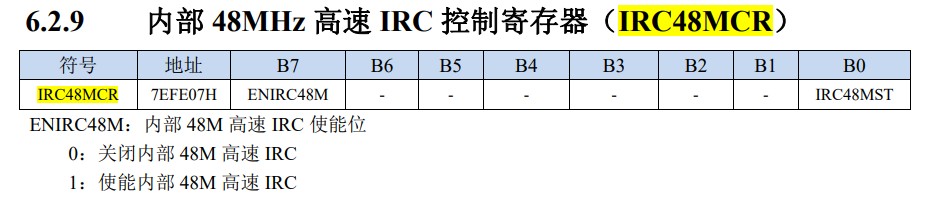

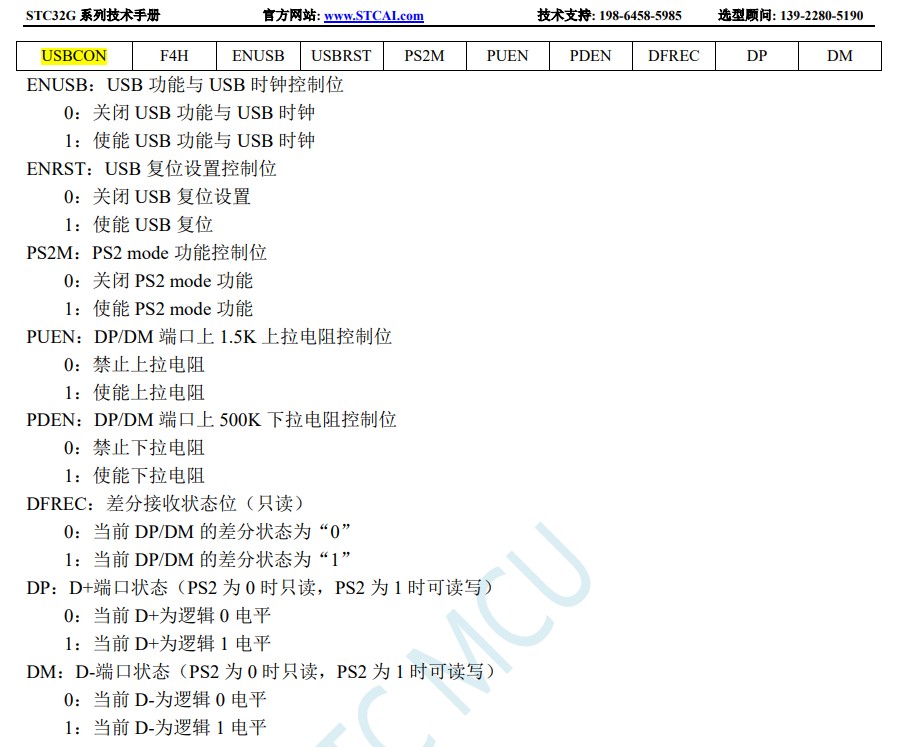

从最后两个截图看，是关闭了USB相关功能，那USB-CDC功能呢，还正常吗？ 实验验证了，正常。

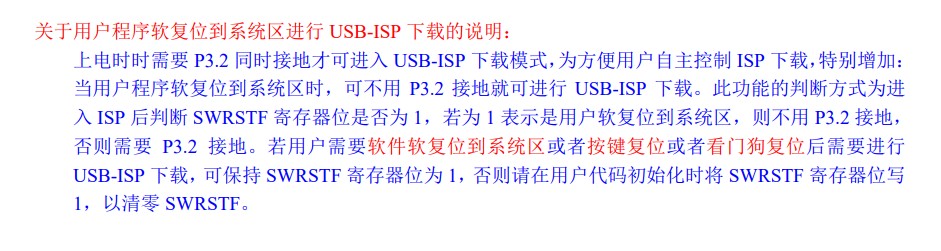

查看了RSTFLAG的描述，里面关于SWRSTF的描述如上图，我的疑问是，USB-ISP下载的动作是在用户代码执行之后，那是下一次启动时，用户代码起作用？
看来看去，也没理解这之间的关联。
USB-ISP进入后，检查SWRSTF是否为1，如果是1，则直接等待程序烧写。
那看门狗复位，跟SWRSTF也没关系啊，为啥会需要RSTFLAG |= 0x04这句呢？视频里说了，实验也验证了，不需要这句。


为了看门狗起作用，为什么要禁用USB呢？

hais***

第二十四集 比较器
内置比较器，功能很贴心，可以方便进行电压判断，常用传感器提供电压信号，利用外围电路分压对其进行阈值判断，避免了ADC转换，相应的滤波和防抖也都考虑了。

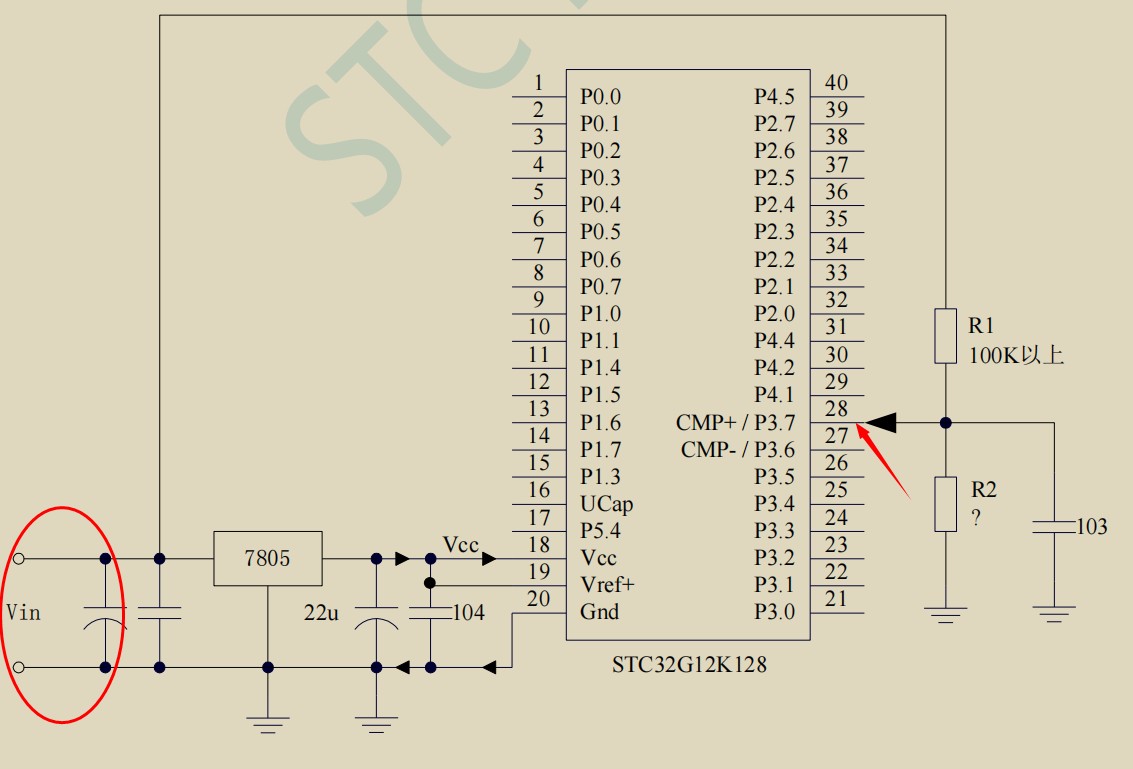

例如手册中的例子：

CHYS的配置，手册上写的介绍是：DC迟滞输入选择，理解起来不太通俗。
视频中讲解的是电压向下波动时，有一个设定的差值，作为deadband，下降到设定的阈值-Vchys的时候，才会触发新的比较结果的产生。

hais***

第二十五集：FLASH模拟EEPROM

标题很明确的说明了，是通过FLASH模拟EEPROM，因此就出现了整页擦除的要求，因为本质上是FLASH。

对于掉电不丢失的数据，这是最简单的方式。

掉电保存，一定是需要有供电电压检测电路才行，结合上一集的比较器，可以快速实现掉电保存。
