求STC8H1K28 TSSOP28管脚图

dz*** · 发表于 2024-1-15 10:10:18

有这个型号的片子销售但官网手册没有管脚图哪位大侠有吗

STCAI-3*** · 发表于 2024-1-15 11:57:42

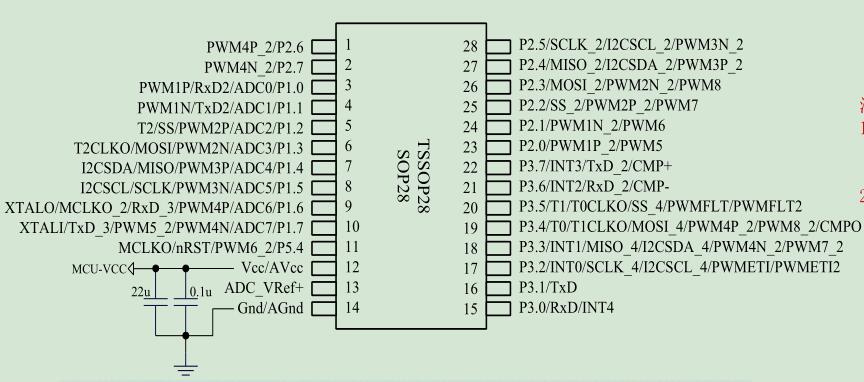

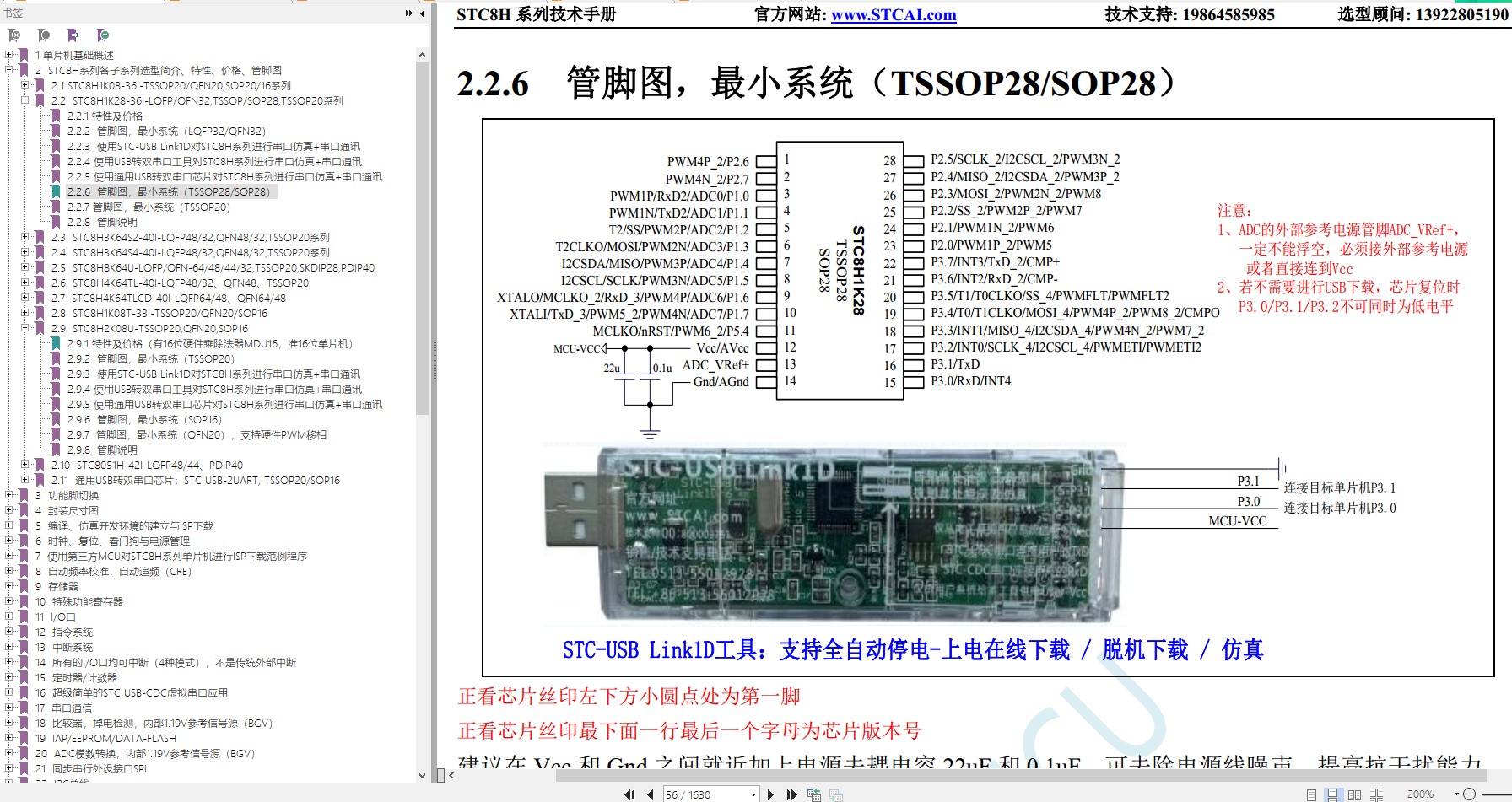

详情请查阅STC8H手册2.2.6章节管脚图


深圳国芯人工智能有限公司-产品_STC8H系列 https://www.stcai.com/cp_stc8hxl

wangxi*** · 发表于 2024-1-15 13:29:29

STC8H系列技术手册20240105版P30页，阅读器56页，这饭算是喂到嘴里了

神*** · 发表于 2024-1-15 14:15:03

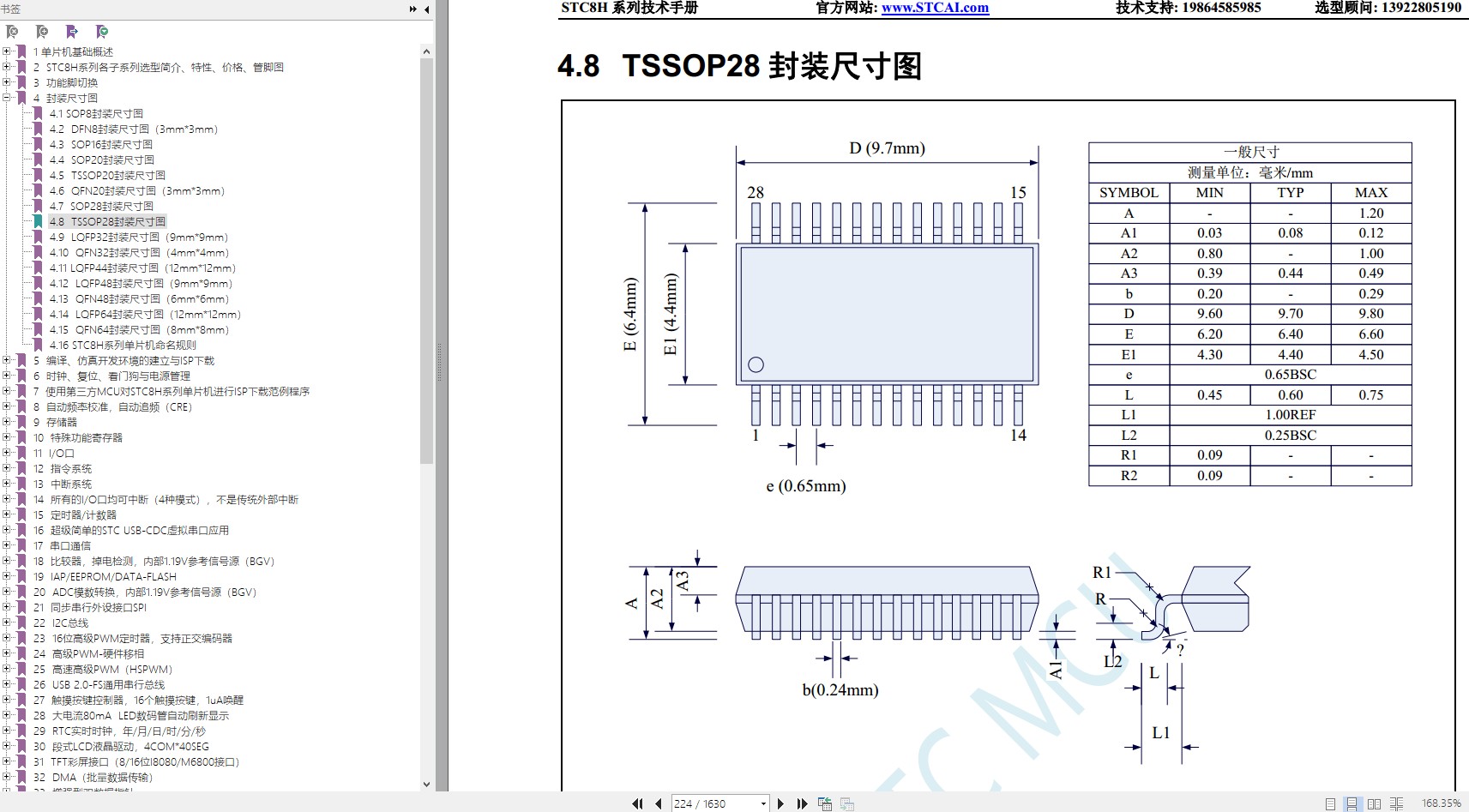

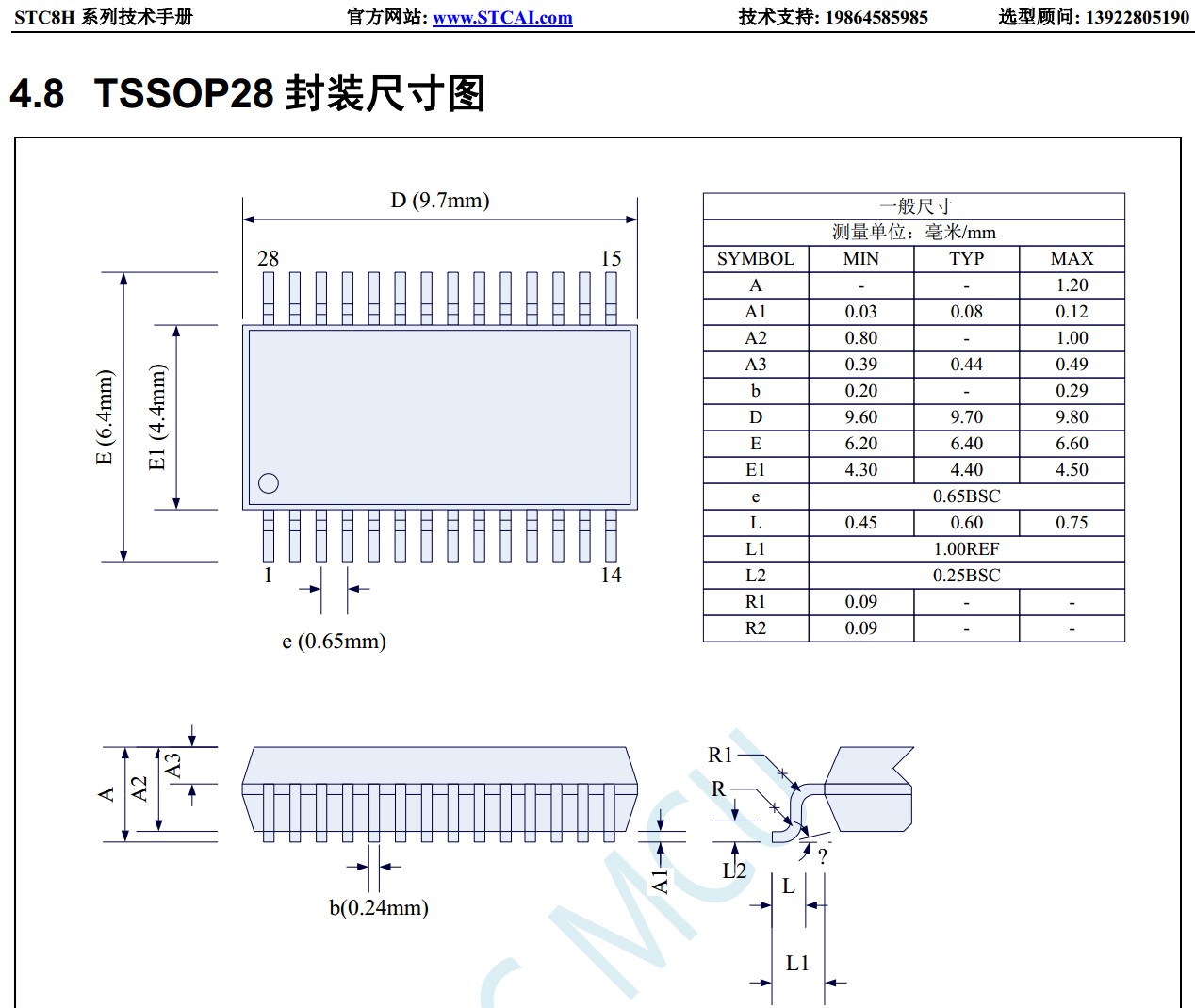

帮合作伙伴翻到了这张 TSSOP28的封装尺寸图


神*** · 发表于 2024-1-15 14:18:58

cha*** · 发表于 2024-1-24 12:31:51

STC烧录软件里面可以看到所有型号的管脚图

dz*** · 发表于 2024-4-20 15:10:43

感谢上面各位回复我好久没来刚看见

后来找STC客服给了我一本最新版的手册上面有所以解决了

但依旧非常感谢各位的帮助
