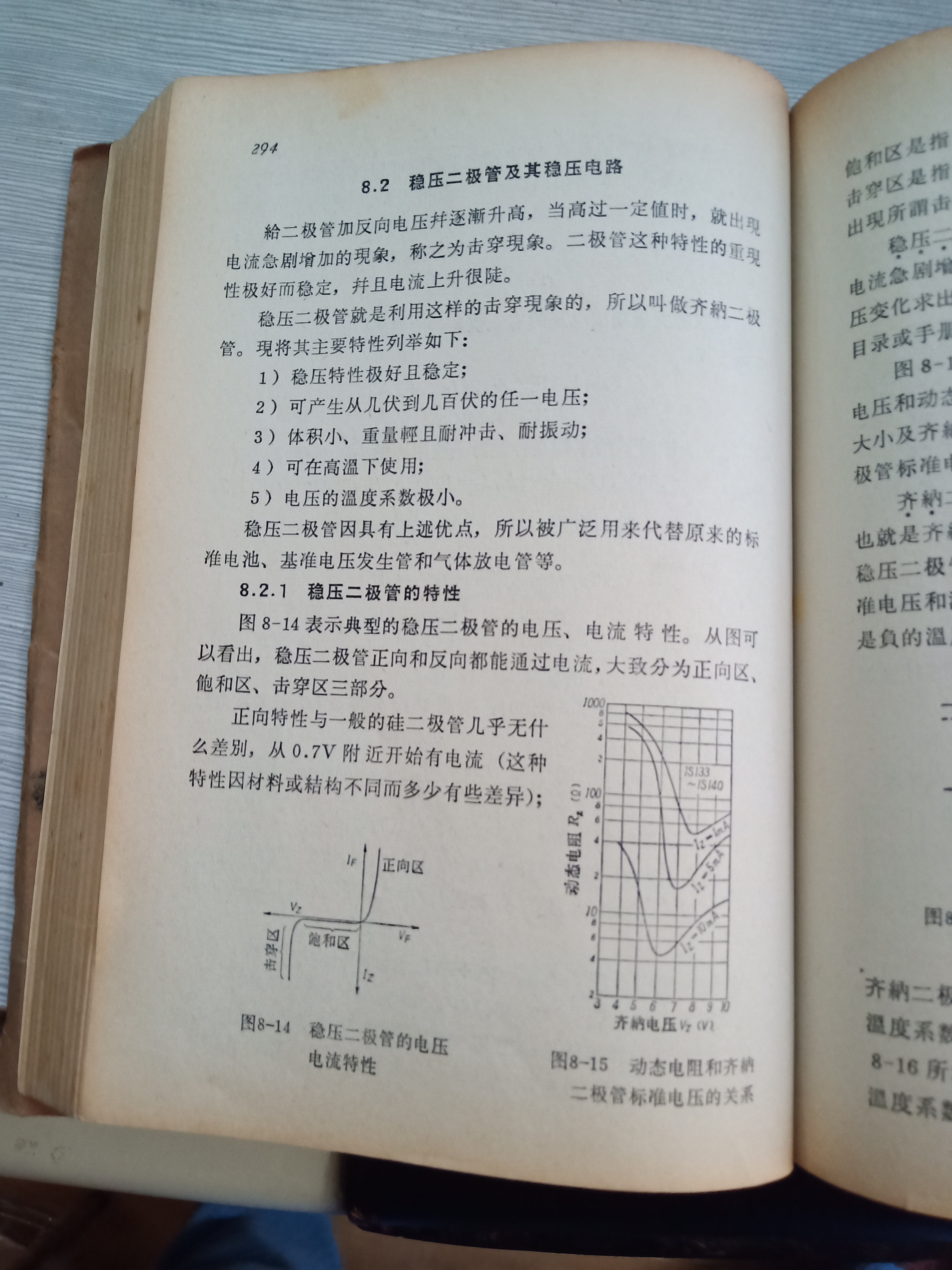

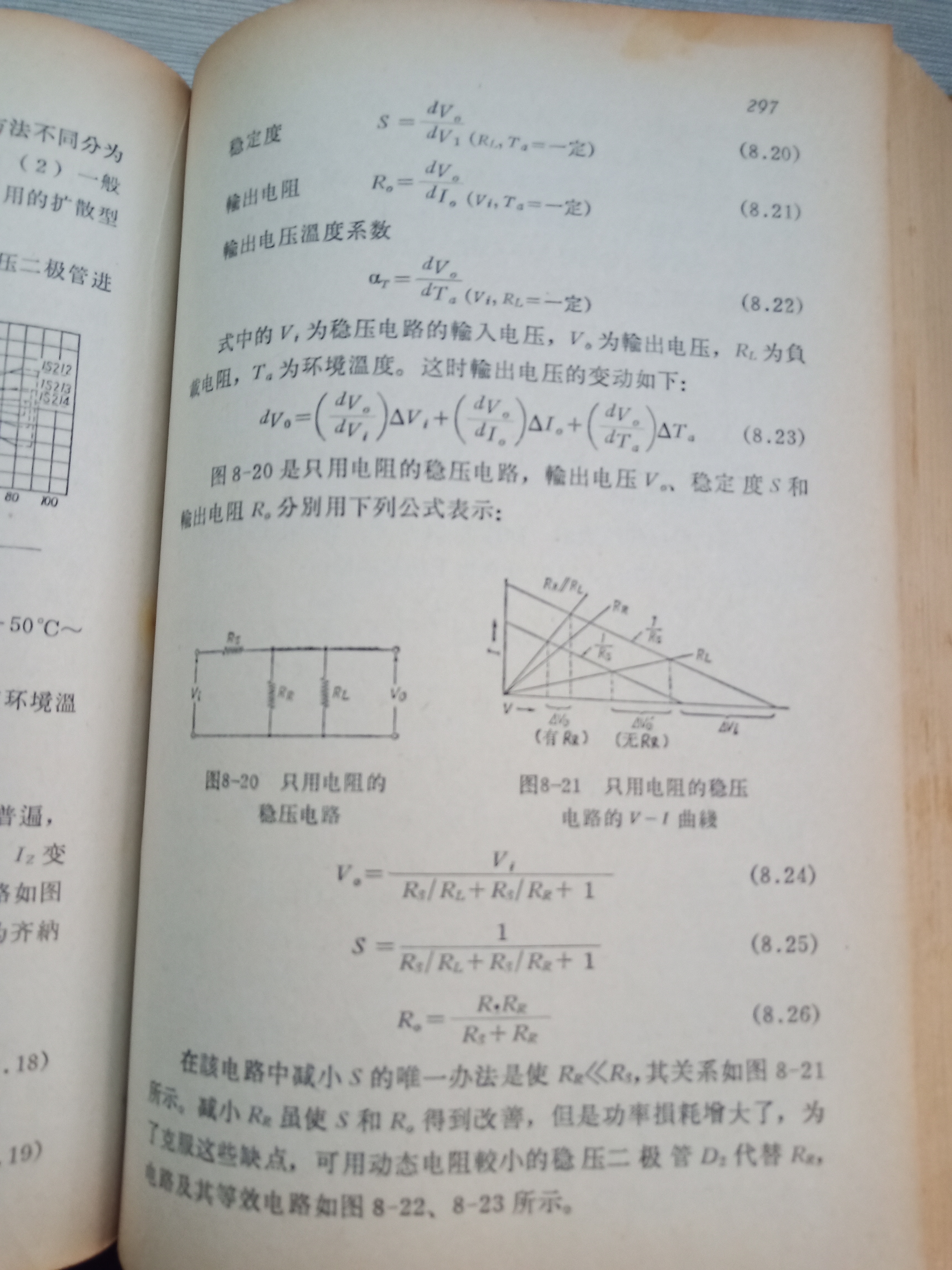

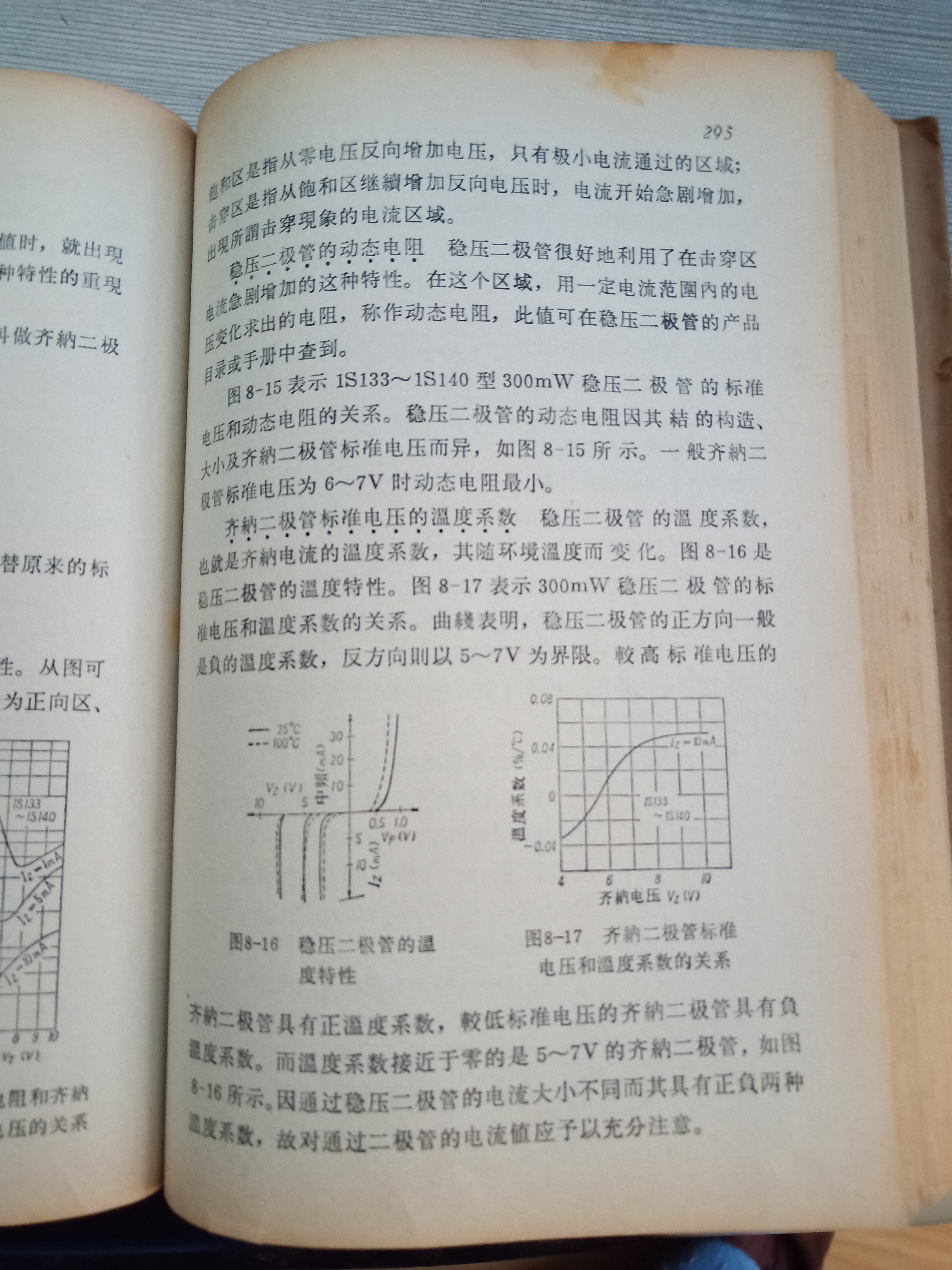

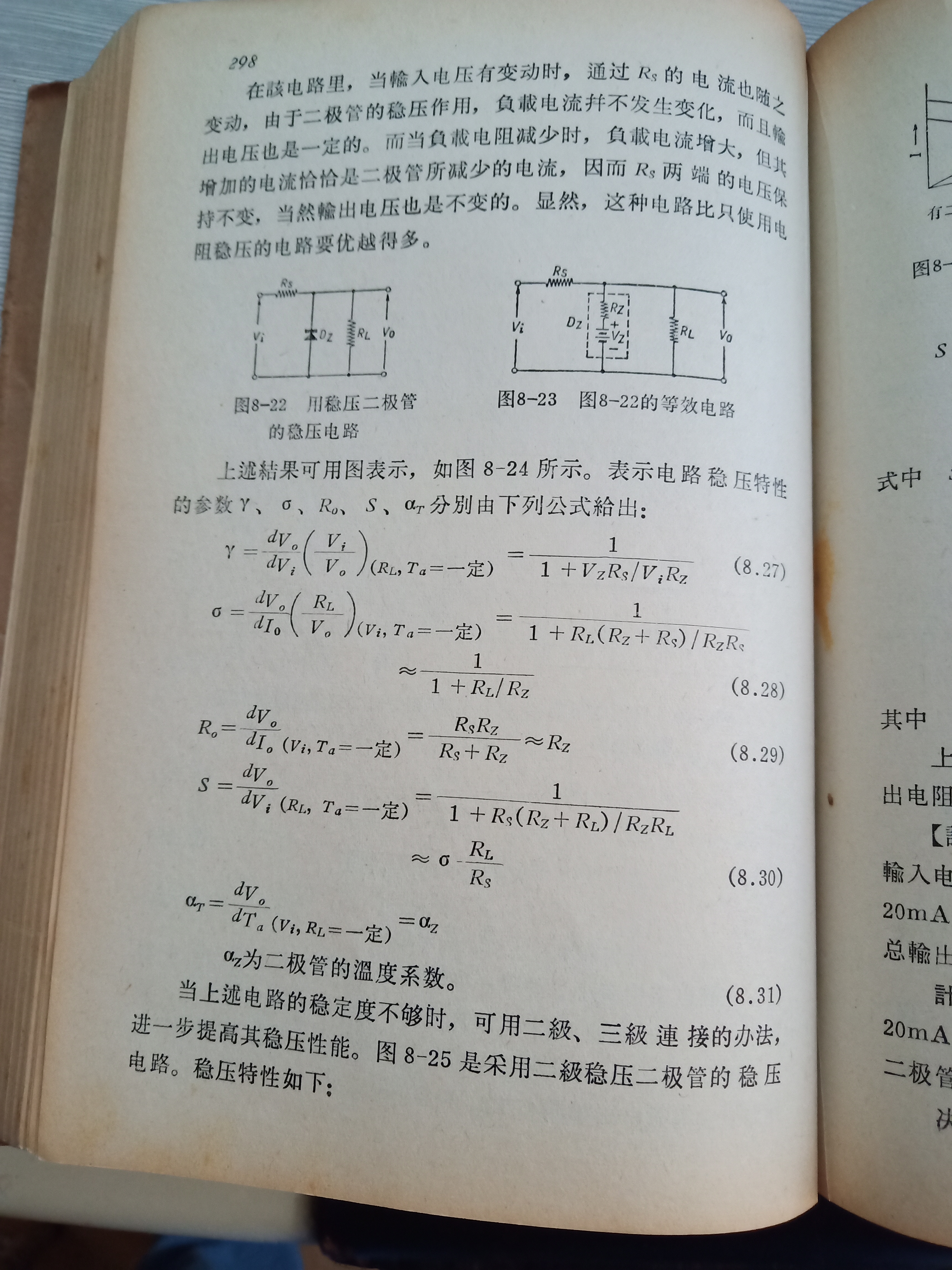

R14的影响计算 上图左边是单片机,R0是Vref端口对地的等效电阻。 (1)将Vref端口连接到已知一个标准电压源VI上,测量Vref端口的输入电流Iref。 (2)计算Vref端口输入等效电阻R0: R0=VI/Iref 然后将R0作为STC单片机Vref端口的电器参数,已知量。 (3)如图电路,则实际的ADC参考电压为 Vref=VCC*R0/(R0+R14) 无论R14是多少,用这个实际参考电压带入STC手册中的ADC计算公式中代替原来的VCC=5V就行了。 (4)比如测量时:VI=2.5V,Iref=25uA,则R0=100K。 (5)假设R14=510,则 Vref=5.00*100000/(100000+510)=4.974629V (6)假设R14=20,则 Vref=5.00*100000/(100000+20)=4.999000V (7)结论:用上面(3)的公式来计算实际的ADC参考电压,带入ADC计算公式即可。 (8)简而言之,10位精度ADC产品设计参考STC手册和上面的公式,12位精度的ADC产品设计还要再加误差设计。 如果还要进一步讨论16位ADC高精度测量,则一定要根据具体的电路设计,实际电路板的测量参数以及使用元器件的精度具体分析。
|
