新手学STC单片机 实验一 流水灯

sbk***

先上电路

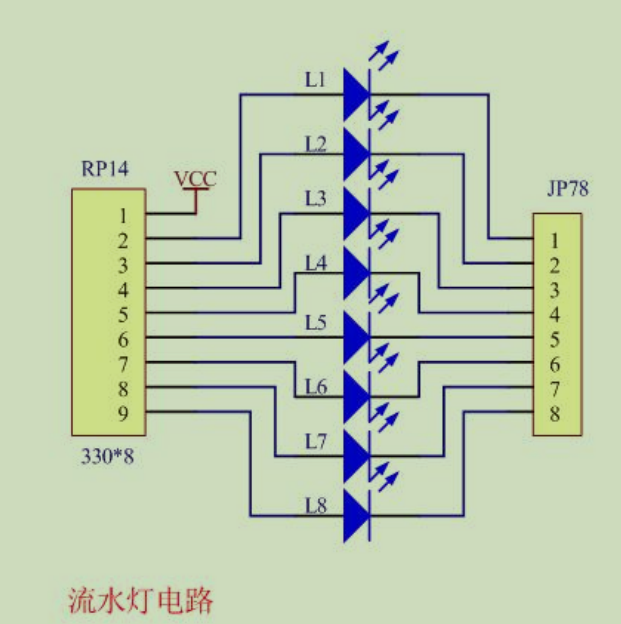

流水灯电路为共阳接法，RP14 是一个排阻连接到VCC。JP78 给低电平时LED灯点亮。轮流点亮8个LED灯，就能看到流水灯的效果。


流水灯程序使用了一个定时器进行延时，每 500ms 更新一次当前的状态，即当前 LED 灯灭，下一个 LED 灯亮。下面是程序



/*******************************************************
*
程序功能：流水灯
*******************************************************/
#include "hal.h"


#ifndef FOSC              //晶振频率
#define FOSC 12000000L
#endif
#define DATA P0
uchar num;
/*******************************************************
//函数名称：Timer0Init()
//函数功能：定时器0初始化函数 10毫秒@12MHz
//入口参数：无
//返回参数：无
********************************************************/
void Timer0Init(void)
{
    TIMER_CLK_DIV(0,12);//定时器时钟12T模式
    TIMER_TIME(0);//设置定时器0定时模式
    TIMER_MODE(0,0);//设置定时器0模式0
    TL0 = 0xF0;//设置定时初值
    TH0 = 0xD8;//设置定时初值
    CLR_TIMER_FLAG(0);//清除TF0标志
}
/*******************************************************
//函数名称：main()
//函数功能：程序主函数
********************************************************/
void main()
{

    num=0xfe;
    Timer0Init();//初试化定时器
    TIMER_RUN(0,START);//定时器0开始计时
    TIMER_INT_EN(0,ON);//开启定时器0中断
    INT_GLOBAL_ENABLE(ON); //开启全局中断
    while(1);
}



/*******************************************************
//函数名称：Timer0_ISR()
//函数功能：定时器0中断服务程序
//入口参数：无
//返回参数：无
********************************************************/

void Timer0_ISR() interrupt 1 using 1
{
       static unsigned char i;
       if( ++i>=50) //如果到500ms，更新一次状态
       {
              i=0;
              DATA=num;
               if(num==0x7f)//检测是否移到最左端
              {
                   num=0xfe;
              }
               else {
                   num<<=1;//左移一位
                   num|=0x01;//最后一位补1
              }
        }
}

定时器定时初值10ms
TL0 = 0xF0;//设置定时初值
TH0 = 0xD8;//设置定时初值


0xF0 与 0xD8 的由来为（65536-1000）分别取整 256 和取余 256 得到，因为定时器采用的事 12T 的计数模式所以采用老51的算法。65536为16位的定时计数器最大计数值，1000为计数器记到最大值产生中断，
所以设置底线值的时候减掉需要计数的时间，256 是定时计数器的初值寄存器是 8 位的所以分为两个计数器。12T计数方式大概一个机械周期为1us。


“if(++i>=50)”定时中断里面这句用于计数50次,每次10ms,50次就是500ms，到了500ms实现对应LED功能。

梁***

建议初值赋值：

TH0 = (u8)((65536-FOSC/12/100)/256);     //设置定时初值, 12T, 100Hz(10ms)
TL0 = (u8)((65536-FOSC/12/100)%256);
