关于STC8G1K的芯片求帮助

jiache***

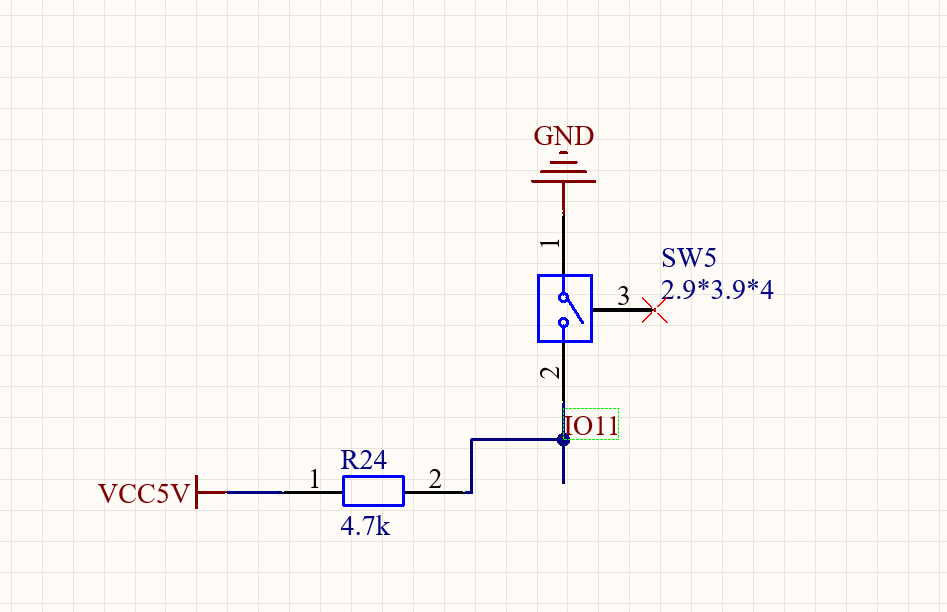

新手小白第一次使用STC芯片做了一个按键扫描。外部构建了一个上拉电源，按键按下去被GND拉低电平，同时通过指示灯显示的一个电路。

现在的问题就是P1口上都能实现，就是P3.2端口不行，把P3.2端口拉线拉到P1端口，检测P1上面的端口电平，按键操作指示信号灯就没有问题。同时端口已经配置好，P1M1=0x00，P0M0=0x00；P3端口一样配置双向。高阻输入也配置过，没有办法实现P3.2端口的IO扫描，我目前只测试3.2，因为3.2端口引脚有用到。
求大神指点一下，貌似P3.2是中断NT0，这个有没有影响，我是不是还要另外先配置一下？？？按理来说应该是默认IO口，只要把端口方式配置一下应该就好了吧 ？？？？

jiache***

卡在这个环节。。。。是不是程序代码写的有问题？？？把P3.2的线隔断，飞线飞到P1上面的任何一个引脚，就没有问题。外部电路图没有问题:'(:'(:'(:'(:'(:'(:'(:'(

梁***

没按键时，万用表（最好用示波器）测量P3.2是高还是低？

jiache***

梁*** 发表于 2023-2-24 00:14
没按键时，万用表（最好用示波器）测量P3.2是高还是低？

高电平，飞线飞到P1端口上程序代码运行正常。P3.2用于IO检测高低电平时是不是还要另外写代码进行端口再设置？？？

梁***

jiache*** 发表于 2023-2-24 13:57
高电平，飞线飞到P1端口上程序代码运行正常。P3.2用于IO检测高低电平时是不是还要另外写代码进行端口再设 ...

P3.2用于IO检测高低电平时，你要根据外部电路设置IO的模式。

jiache***

梁*** 发表于 2023-2-24 18:37
P3.2用于IO检测高低电平时，你要根据外部电路设置IO的模式。

已经弄好了，原来淘宝买来样品的芯片有问题的，换了一个芯片上去就好了。
