求助帖：试验箱9.62（cpu是32G12K128）连不上了

newl***

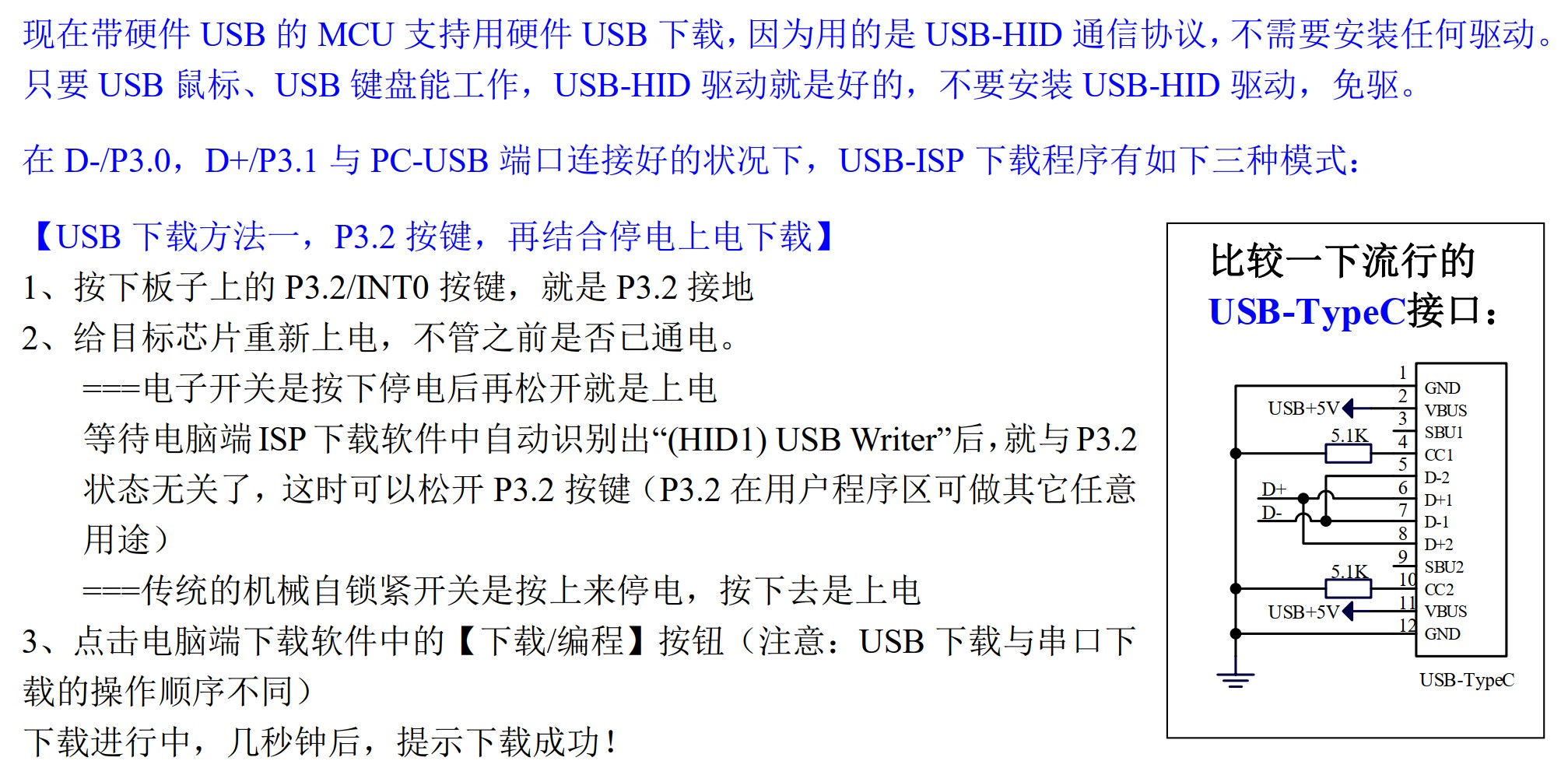

9.62的试验箱，许久没有用了，今天找出来，把试验箱的J6口用USB TYPE C连接电脑，按照“按一下 ON/OFF 电源按键/断电，接着松开 ON/OFF 电源按键/上电，最后松开P3.2/INT0 按键”的方法，下载软件不能识别，用J4口的USB TYPE A也不行，我记得以前是可以识别的，量了R139，R140都没有问题，把试验箱用USB线连接电脑后，试验箱的Led5、Led6都点亮，按下ON/OFF 电源按键时，Led5亮，Led6熄灭。更换了一个旧的CPU（是从好的电路板上拆的），也不行，更换的CPU不知道带有什么程序，ED4_HSA（U12）在闪，说明CPU在跑，但电脑下载软件不能识别，请教问题估计出在哪里？下载软件是最新的V6.96D，谢谢。

国芯人***

您好，感谢您的详细描述。根据您提供的信息，您使用的是试验箱962（CPU型号为32G12K128），目前无法被电脑端下载软件识别。您已经尝试了多种方法，包括更换CPU、测量关键电阻、尝试不同USB接口连接等，但仍未能解决问题。

以下是对当前问题的分析与排查建议，供您参考：

一、系统上电与通信状态分析

从您的描述来看：
试验箱通过J6（Type-C）或J4（Type-A）连接电脑后，LED5和LED6正常点亮；
按下ON/OFF键后，LED5亮、LED6熄灭，说明电源管理模块基本正常；
更换CPU后，ED4HSA（U12）闪烁，说明新换的CPU在运行，但下载软件无法识别；
R139、R140阻值正常，说明USB供电路径可能正常；
使用的是最新版下载软件 V696D。

这些信息表明，试验箱的供电和基础运行条件基本满足，问题可能出在通信接口、固件识别、USB控制器或CPU内部程序状态等方面。

二、可能的故障点分析

1. USB通信接口异常

虽然您尝试了J4和J6接口，但建议进一步检查以下内容：
USB接口是否虚焊或接触不良；
USB转串口芯片（如CH340、CP2102等）是否损坏；
USB通信路径上的滤波电容是否损坏或老化；
尝试更换USB线缆，排除数据线仅供电不通信的问题。

2. CPU固件或程序状态异常

您更换的CPU是从其他板子拆下的，虽然U12闪烁表明CPU在运行，但可能存在以下问题：
CPU中运行的固件不支持当前下载协议；
固件未初始化USB通信模块；
CPU内部Bootloader损坏或配置错误；
更换的CPU型号不完全兼容当前试验箱硬件设计。

建议尝试以下操作：
使用烧录器（如SWD/JTAG）连接CPU，读取当前固件信息；
查看是否可以进入Bootloader模式（部分CPU在上电时需按下特定按键组合）；
若可读取，确认固件是否为可识别的版本；
若不可读，考虑CPU损坏或烧录接口异常。

3. USB通信协议配置错误

某些试验箱在下载模式下需特定的握手信号或协议触发。请确认：
是否需在按下特定按键（如P32/INT0）的同时连接USB；
下载软件是否支持该型号CPU的通信协议；
软件端口选择是否正确（COM端口是否存在但未被选中）；
尝试重启软件、重启电脑后重试。

4. 驱动与软件兼容性问题

尽管使用的是最新版软件 V696D，仍建议：
检查设备管理器中是否有未知设备或感叹号；
确认USB驱动是否安装正确（如VCP驱动）；
尝试在其他电脑上连接试验箱，排除本机系统兼容性问题；
确认操作系统版本是否在软件支持范围内（如Win10/Win11兼容性）。

三、建议的排查步骤

为帮助您系统性地定位问题，建议按以下顺序操作：

第一步：确认硬件供电与连接
更换USB线缆；
更换电脑USB接口；
确保LED5、LED6状态稳定；
测量USB供电电压是否正常（建议5V±5%）；

第二步：检查USB通信接口
检查USB接口焊点是否牢固；
测量USB D+/D-线路是否短路或断路；
使用万用表检测USB转串口芯片是否正常工作；

第三步：尝试进入Bootloader模式
参考CPU手册，尝试在上电前按下特定按键组合（如BOOT0拉高）；
再次连接USB，观察是否有设备被识别；
使用烧录工具（如STM32 ST-Link Utility、J-Flash等）查看是否能连接到CPU；

第四步：确认下载软件设置
打开下载软件，查看是否识别到COM端口；
尝试手动选择COM端口；
检查软件是否支持当前CPU型号；
查看软件日志或调试信息，确认通信失败的具体原因；

第五步：尝试重新烧录标准固件
若可连接到CPU，尝试擦除现有程序；
烧录官方标准固件或测试程序；
再次尝试通过USB连接进行下载识别；

四、结论与建议

综上所述，试验箱962目前无法识别的主要原因可能集中在以下几点：

| 故障点 | 说明 | 建议操作 |
|--------|------|----------|
| USB通信异常 | USB接口、线缆、驱动问题 | 更换线缆、安装驱动、更换电脑 |
| CPU固件异常 | 固件损坏或不兼容 | 使用烧录器读取/重写固件 |
| Bootloader未激活 | 未进入下载模式 | 按照手册进入Bootloader模式 |
| 软件设置错误 | 端口选择错误或协议不匹配 | 检查软件设置，查看日志 |

建议优先排查USB通信路径与驱动问题，其次尝试进入Bootloader模式并烧录标准固件。若仍无法解决，建议联系技术支持，提供具体硬件版本与操作日志，以便进一步诊断。

如您需要，我也可以协助您分析烧录日志、提供Bootloader进入方法或推荐合适的烧录工具。

祝您调试顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

可以尝试更换USB接口或数据线，用万用表检查单片机供电，还有上一次下载是否勾选了P32、P33都为低电平才能下载

newl***

Debu*** 发表于 2025-10-20 11:46
可以尝试更换USB接口或数据线，用万用表检查单片机供电，还有上一次下载是否勾选了P32、P33都为低电平才能 ...

谢谢版主的回复，数据线已换过，关于单片机的供电，我量的是D3的副端，是4.66V，上一次下载，是否勾选了“P32、P33都为低电平才能下载”，我不记得了，如果勾选了这个。请问版主要如何处理？

晓***

newl*** 发表于 2025-10-20 11:57
谢谢版主的回复，数据线已换过，关于单片机的供电，我量的是D3的副端，是4.66V，上一次下载，是否勾选了 ...

用杜邦线把P32 P33接了GND再尝试一下

newl***

newl*** 发表于 2025-10-20 11:57
谢谢版主的回复，数据线已换过，关于单片机的供电，我量的是D3的副端，是4.66V，上一次下载，是否勾选了 ...

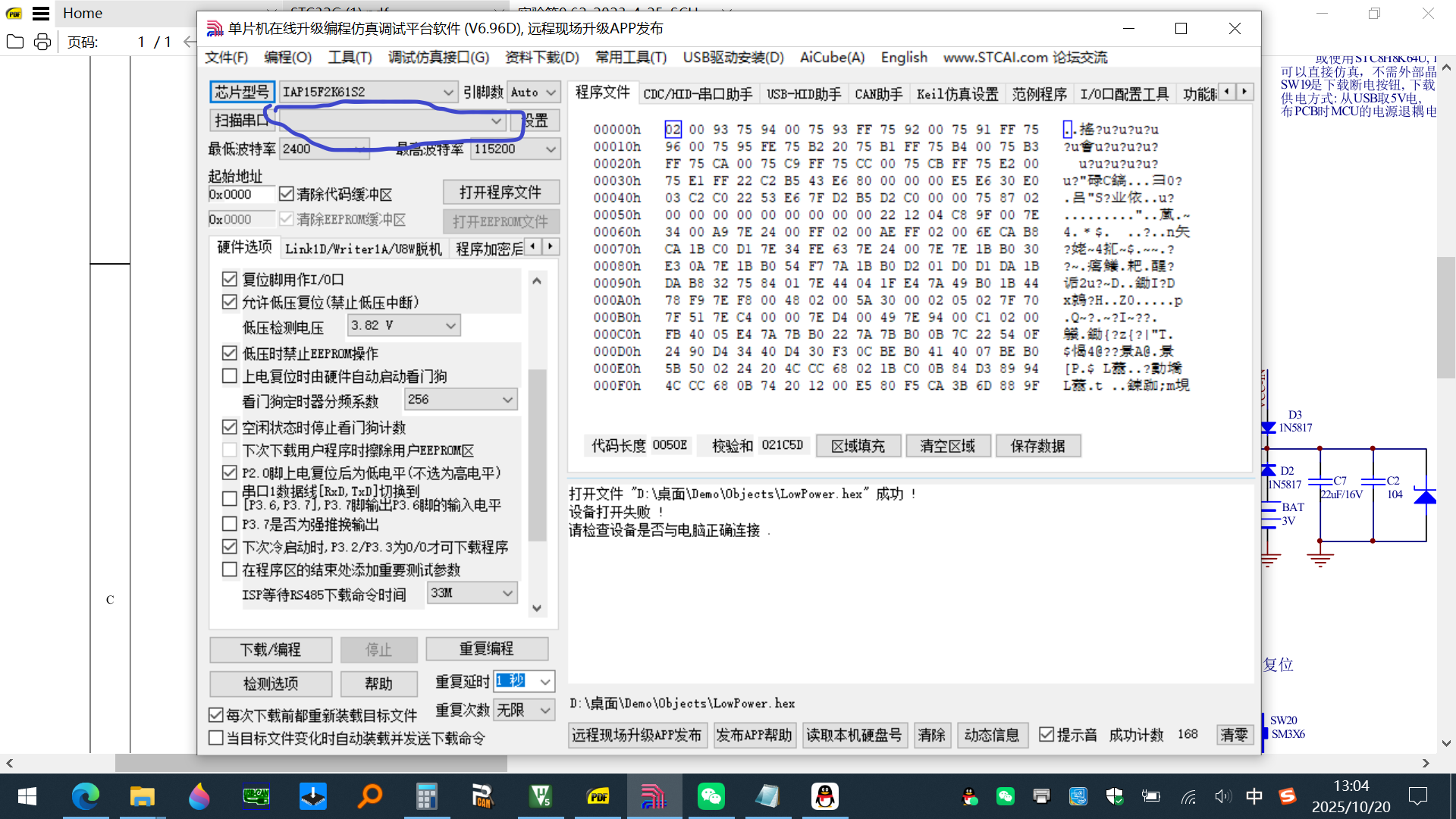

也不行，下载软件中“扫描串口”那一栏是空白的。

神***

newl***

神*** 发表于 2025-10-20 13:11

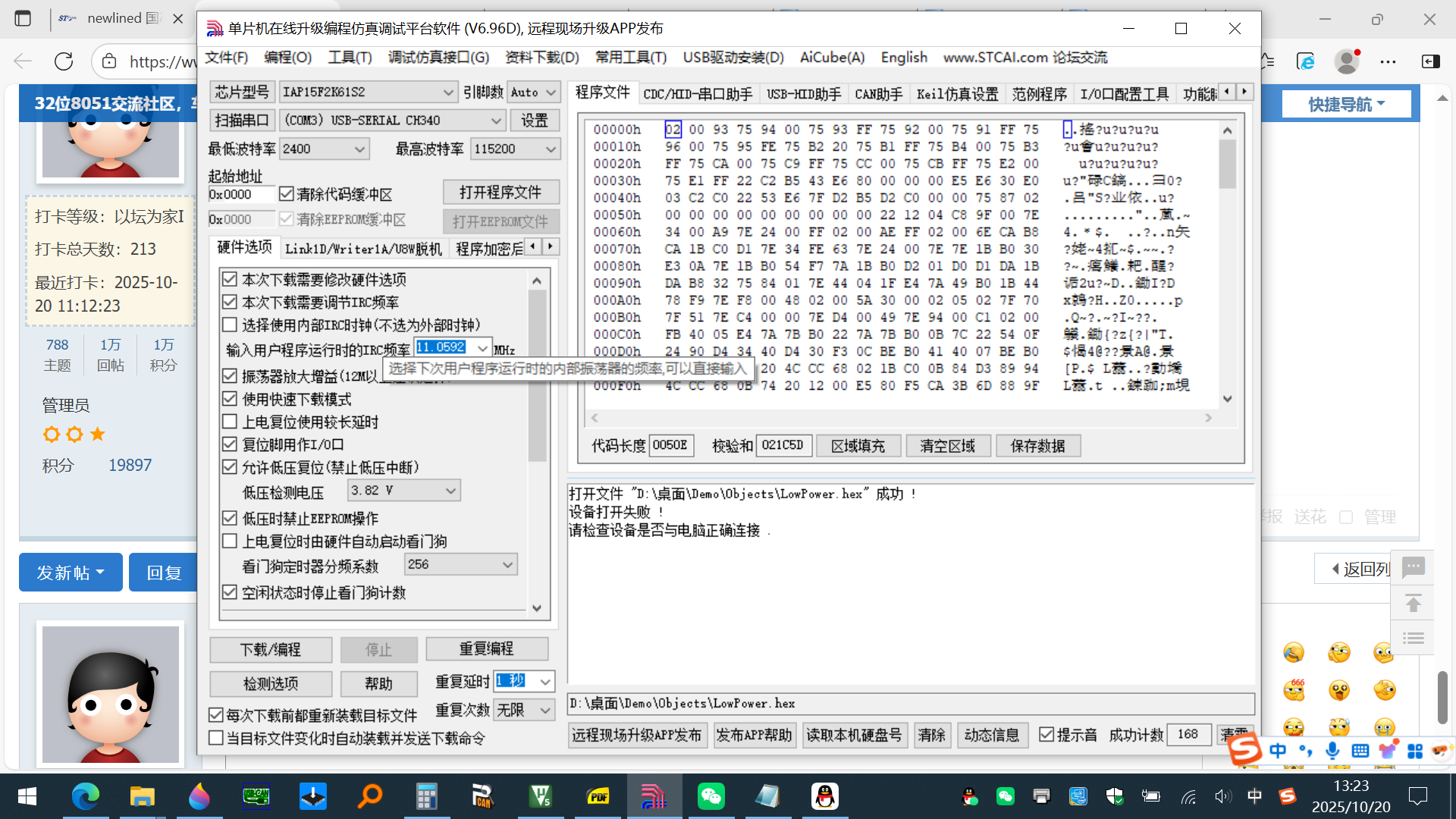

也不行，电脑端ISP下载软件不能识别出任何设备，下载软件中“扫描串口”那一栏是空白的，我换了一块核心板，就可以识别，但实验板不行，下面是识别核心板的图，您看下。

神***

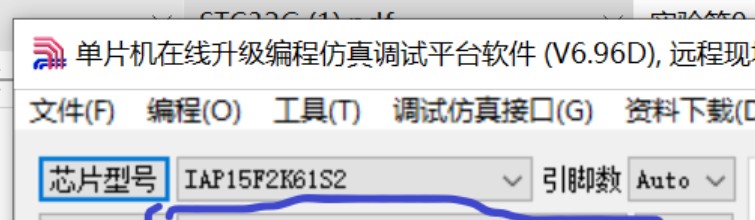

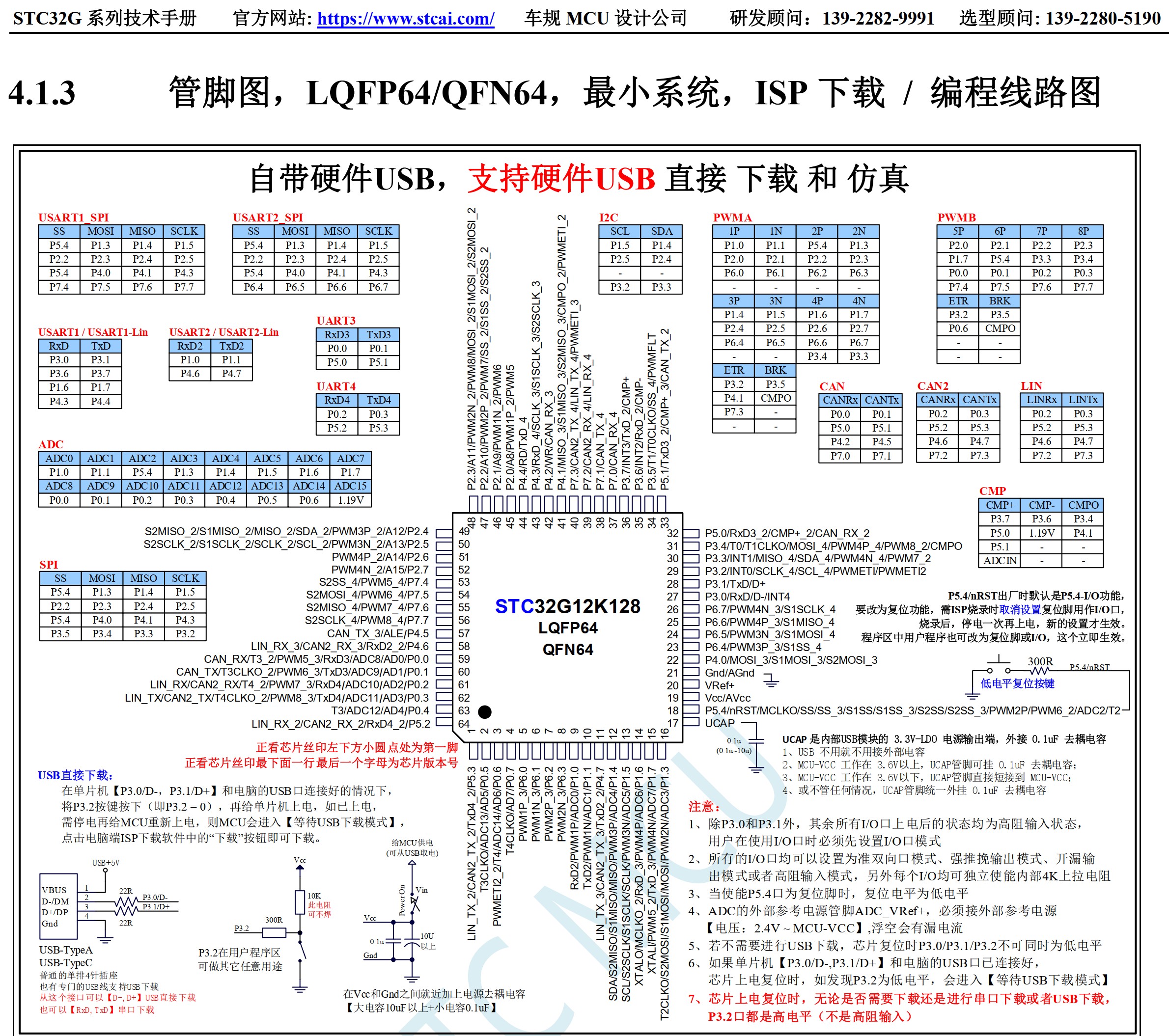

型号先选对，也把 STC32G12K128的 手册再看下

newl***

神*** 发表于 2025-10-20 13:31
型号先选对，也把 STC32G12K128的 手册再看下

好的,老大。
