两个独立单片机系统的串口通讯问题

QQ624*** · 发表于 2024-4-18 20:17:19

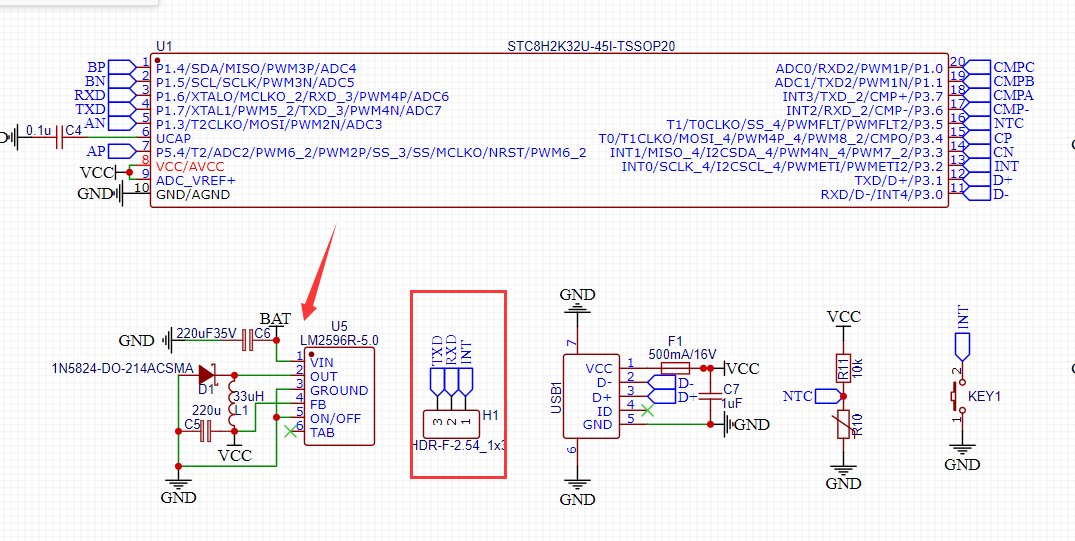

$4GKS~SBPZA{FDGF6H{$_DLU.png$

此项目12V供电，通过U5降压给单片机供电。做成两份使用同一个电源供电这两个单片机只使用串口RXD和TXD两根线能实现稳定的通讯吗
有人说不同电源直接通讯只需要GND连在一起就能通讯。我试了下，开发板使用USB供电，同时使用CH340对串口通讯，在之连接GND时
通讯收到的数据全是0

咫尺*** · 发表于 2024-4-18 21:47:27

使用TTL通讯需要供地的，两个单片机近距离通讯你用USART可以直接TX和RX连接通讯不需要别的IC

so*** · 发表于 2024-4-18 22:18:33

UART通讯都要共地，参考固件升级。

嵌入*** · 发表于 2024-4-18 22:53:54

一定要共地，不然信号被影响的太严重了，错乱

小*** · 发表于 2024-4-20 07:52:36

肯定是需要共地的，不然没有参考，单片机也不知道电平是高是低
